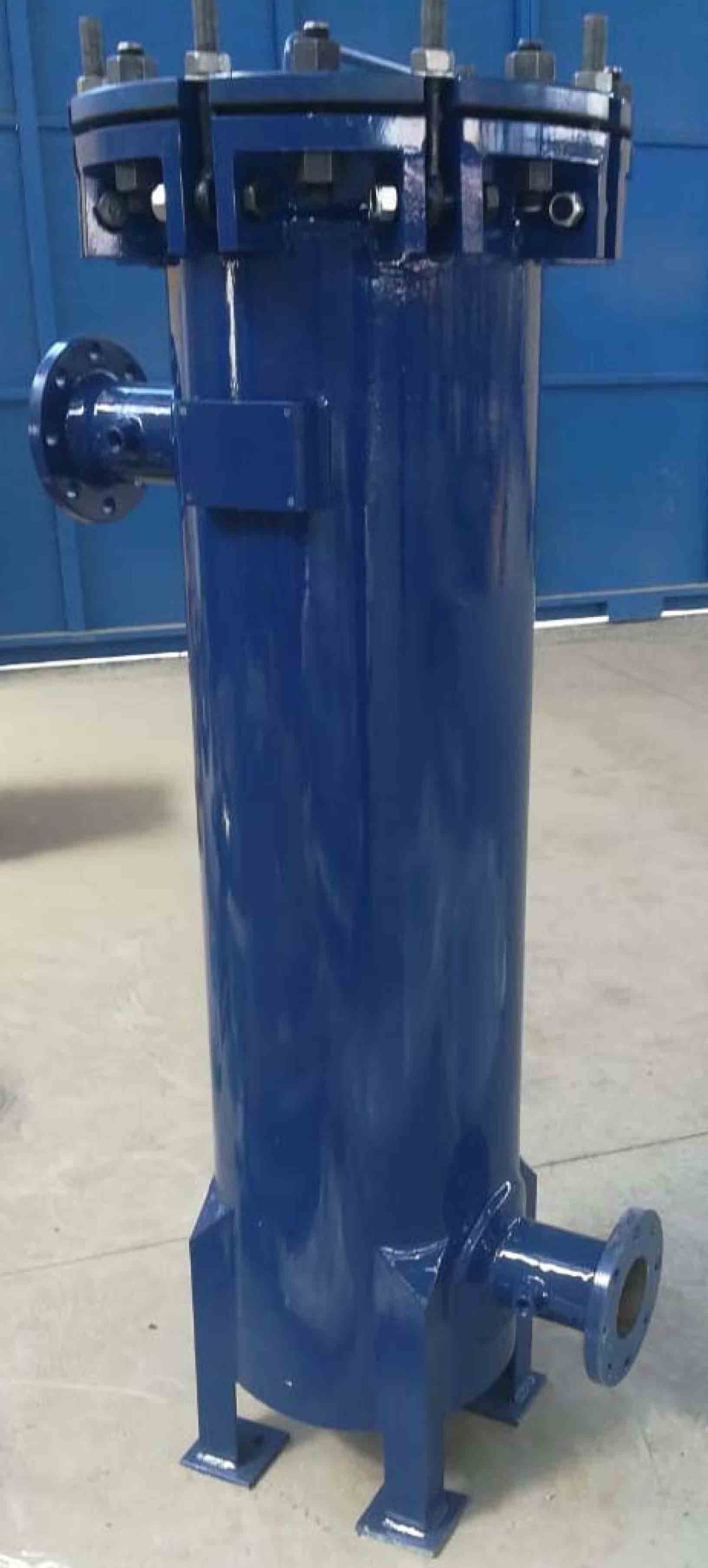

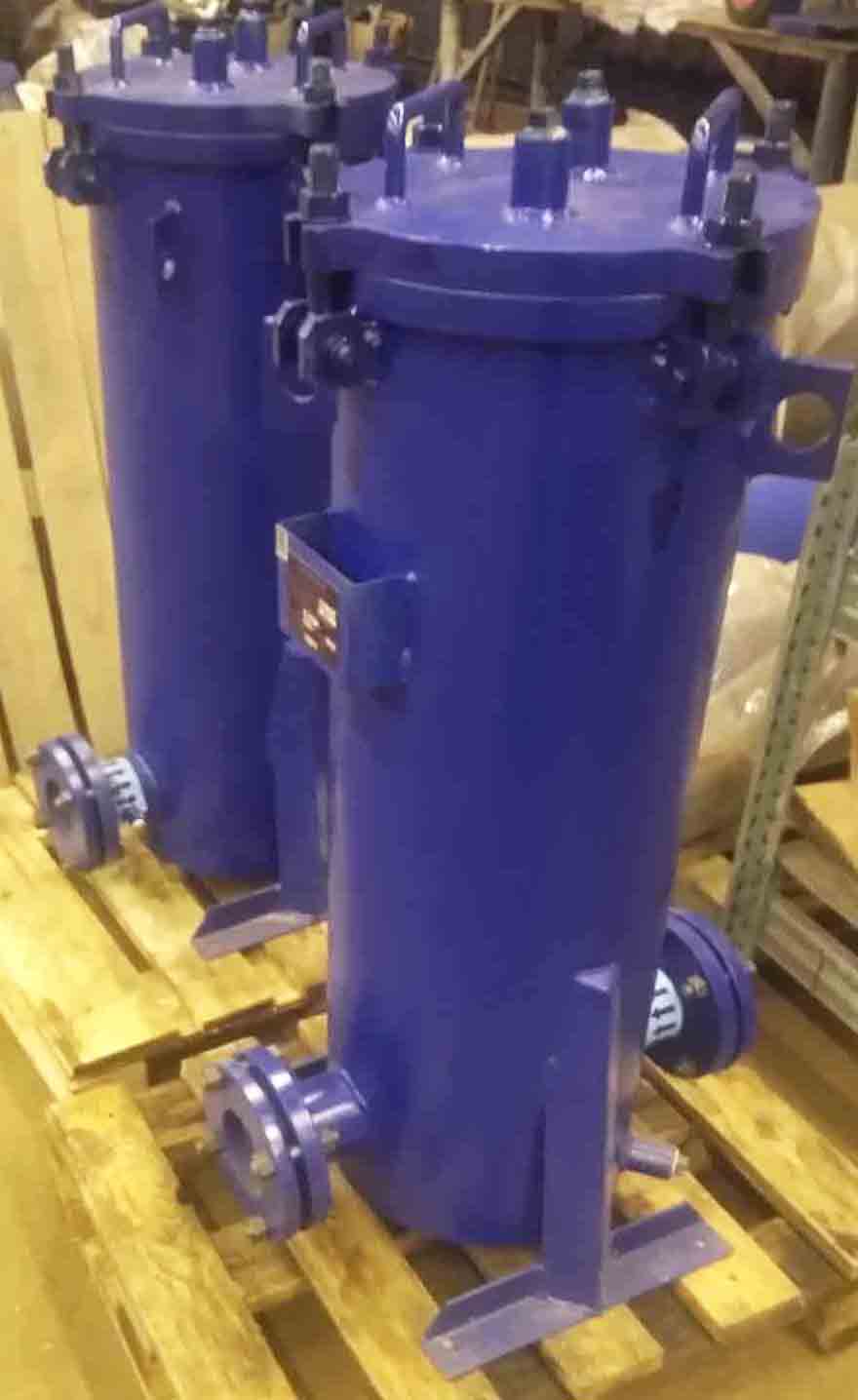

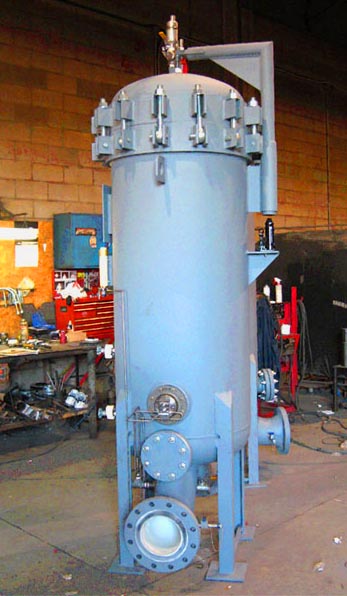

Картриджевый фильтр серии MF

Обеспечивает эффективную очистку дизельного топлива, керосина, бензина, масел, растворителей, растворов аминов, гликолей и других сред.



Рассчитаны на поток до 2300 м3/ч.
Рабочее давление 10 -25 кгс/см2 (специальное исполнение 40 кгс/см2).
Номинал фильтрации: доступен от 0,5 мкм до 100 мкм
Эффективность фильтрации 99,9 % при номинале 1 мкм (Beta>200)
Температурный диапазон применения от -55*С до +120*С.
Материал корпуса фильтра : углеродистая сталь, низкотемпературная сталь, нержавеющая сталь.
Быстросъемная крышка. Варианты расположения патрубков вход/выход.
Изготовлен согласно ASME кода и ТУ.
Соединение фланцевое по ГОСТ или ANSI.



Модель фильтра

Производительность,

м3/ч

Рабочее

давление, МПа

Присоединение

фланцевое

MF8-618 15 1,0 — 2,5
Ду50
MF8-629 22
1,0 — 2,5
Ду50
MF8-636 34 1,0 — 2,5 Ду50/Ду80
MF16-629 44 1,0 — 2,5 Ду80
MF16-636
68 1,0 — 2,5 Ду80
MF16-629-4 88 1,0 — 2,5 Ду100
MF16-636-4 135 1,0 — 2,5 Ду100/Ду150
MF20-636 200 1,0 — 2,5 Ду150
MF24-636 270 1,0 — 2,5 Ду200
MF28-636 345 1,0 — 2,5 Ду200
MF32-636 420 1,0 — 2,5 Ду200
MF36-636 600 1,0 — 2,5 Ду250
MF42-636 900- 1150 1,0 — 1.6 Ду300
MF48-636 до 2300 1,0 — 1.6 Ду350

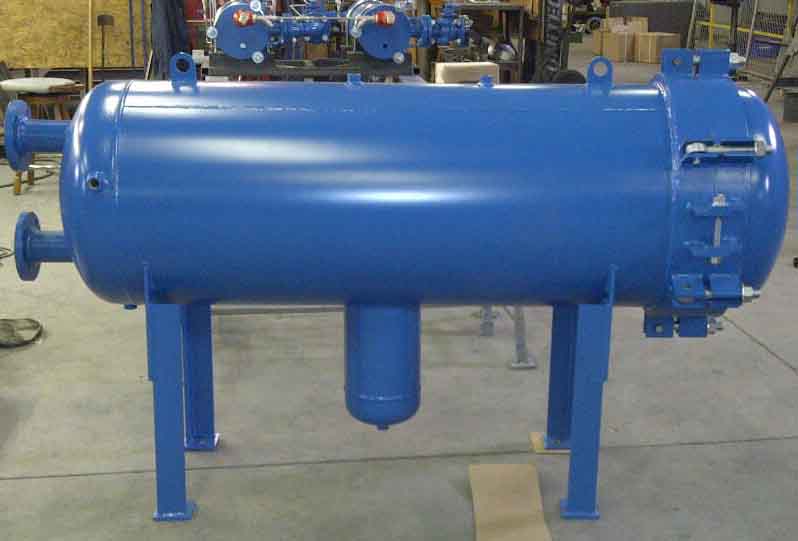

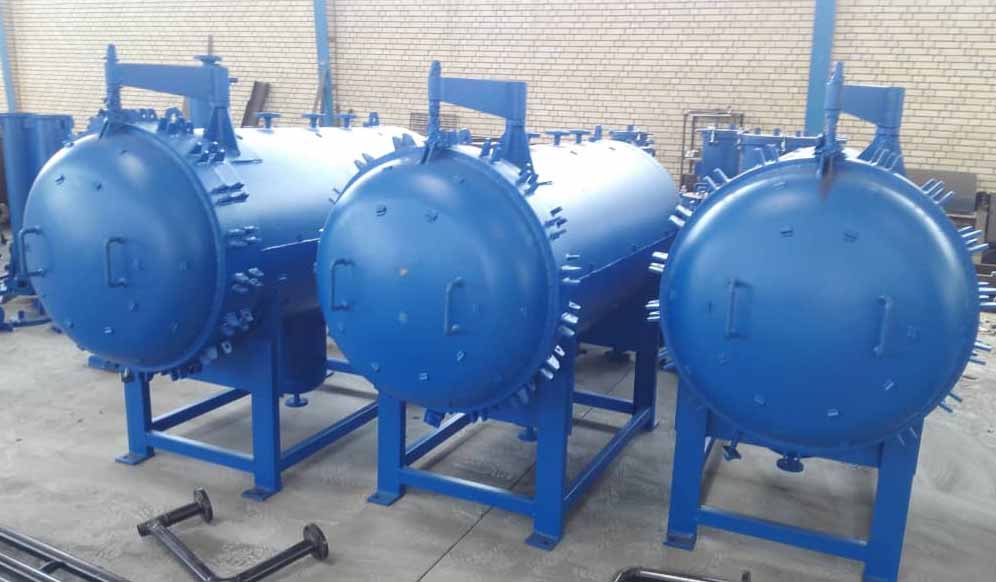

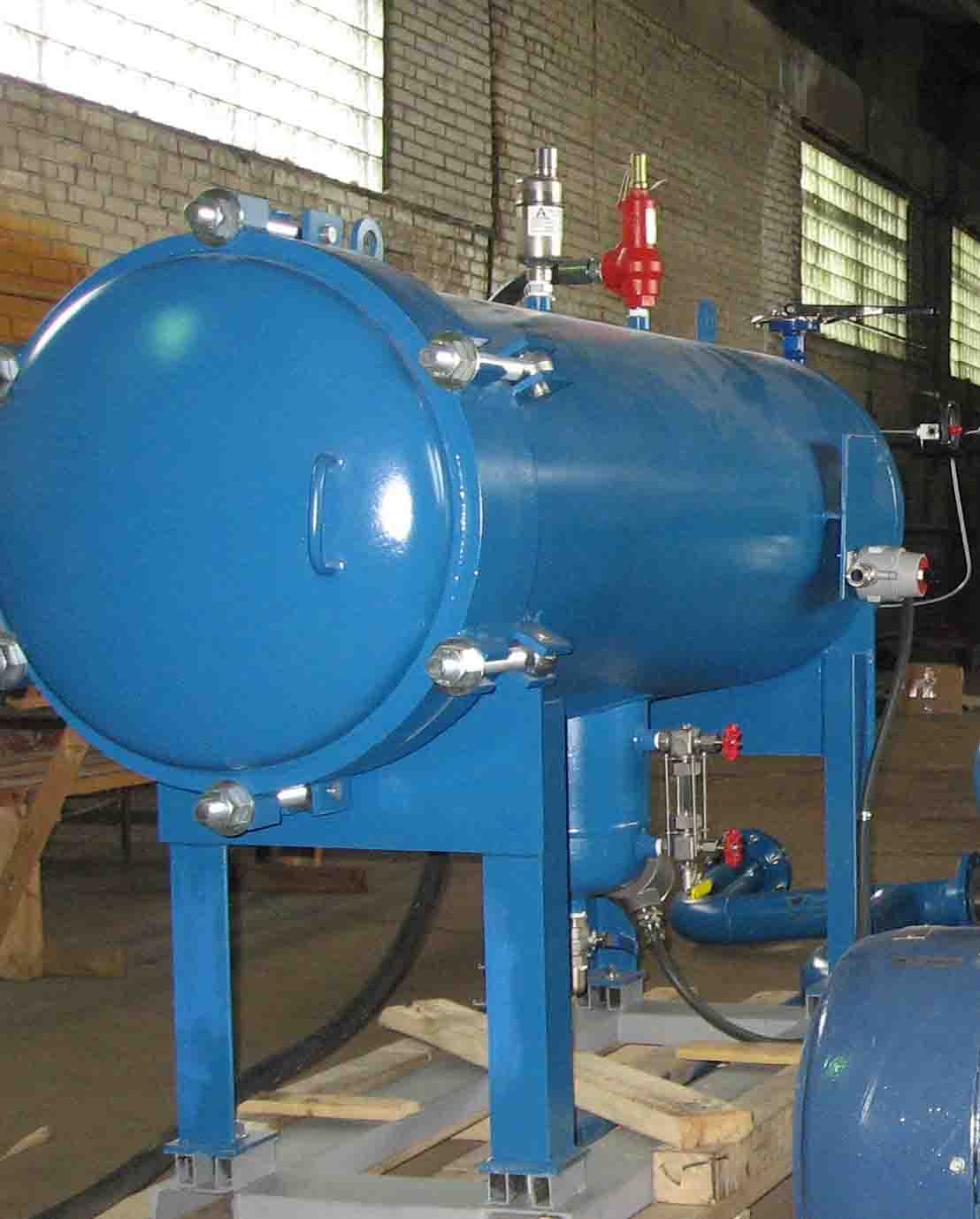

Коалесцерующий фильтр сепаратор горизонтальный cерии HFS

Предназначены для удаление свободной воды и твердых частиц из потока дизельного топлива, авиатоплива и масла.
Представляют из себя двухступенчатые фильтры.
Элементы первой ступени- коалесцирующие элементы из стекловолокна, с большой площадью рабочей поверхности, которые обеспечивают удаление свободной воды до 15 ррм для авиатоплива и до 50 ррм для дизельного топлива.
Эффективность удаления твердых частиц 98,9 % при 5 мкм.
Вторая ступень — сепарирующий элемент, представляет собой высокоэффективный синтетический гидрофобный барьер для удаления остатков воды (в т.ч. эмульгированной).
Изготовлен согласно ASME кода и ТУ. Соединение фланцевое по ГОСТ или ANSI.
Материал корпуса фильтра : сталь углеродистая, низкотемпературная сталь, нержавеющая сталь. Быстросъемная крышка.
Рабочее давление 10 — 25 кгс/см2 (специальное исполнение 40 кгс/см2).
Температурный диапазон применения от — 55*С до +120*С.
Оснащается подогревателем дренажной камеры (по требованию).

Модель фильтра
Производительность, м3/ч

Рабочее

давление, МПа

Присоединение

фланцевое

HFS14 28
1,0 — 2,5 Ду50
HFS16 40
1,0 — 2,5 Ду80
HFS18 55
1,0 — 2,5 Ду100
HFS20 70
1,0 — 2,5 Ду100
HFS22 100
1,0 — 2,5 Ду150
HFS28 150
1,0 — 2,5 Ду150
HFS32 180
1,0 — 2,5 Ду200
HFS36 230
1,0 — 2,5
Ду200

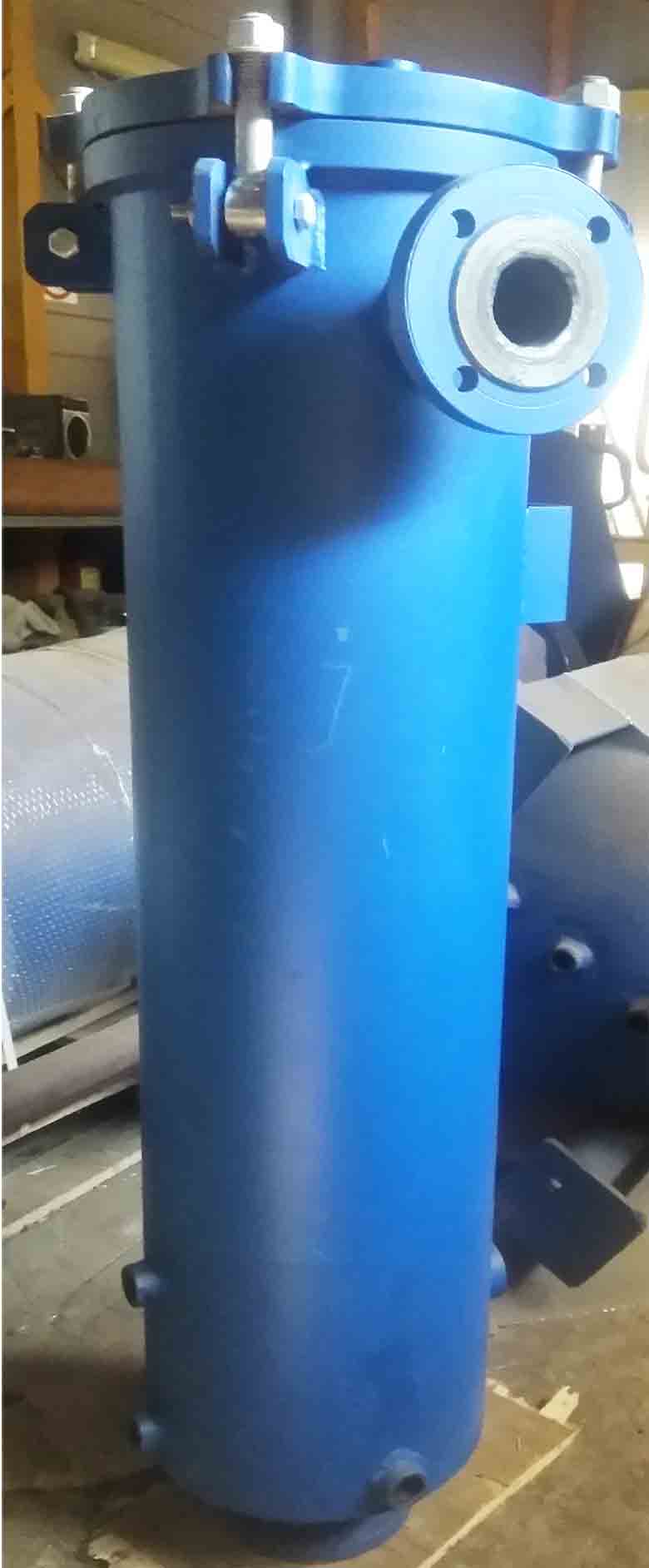

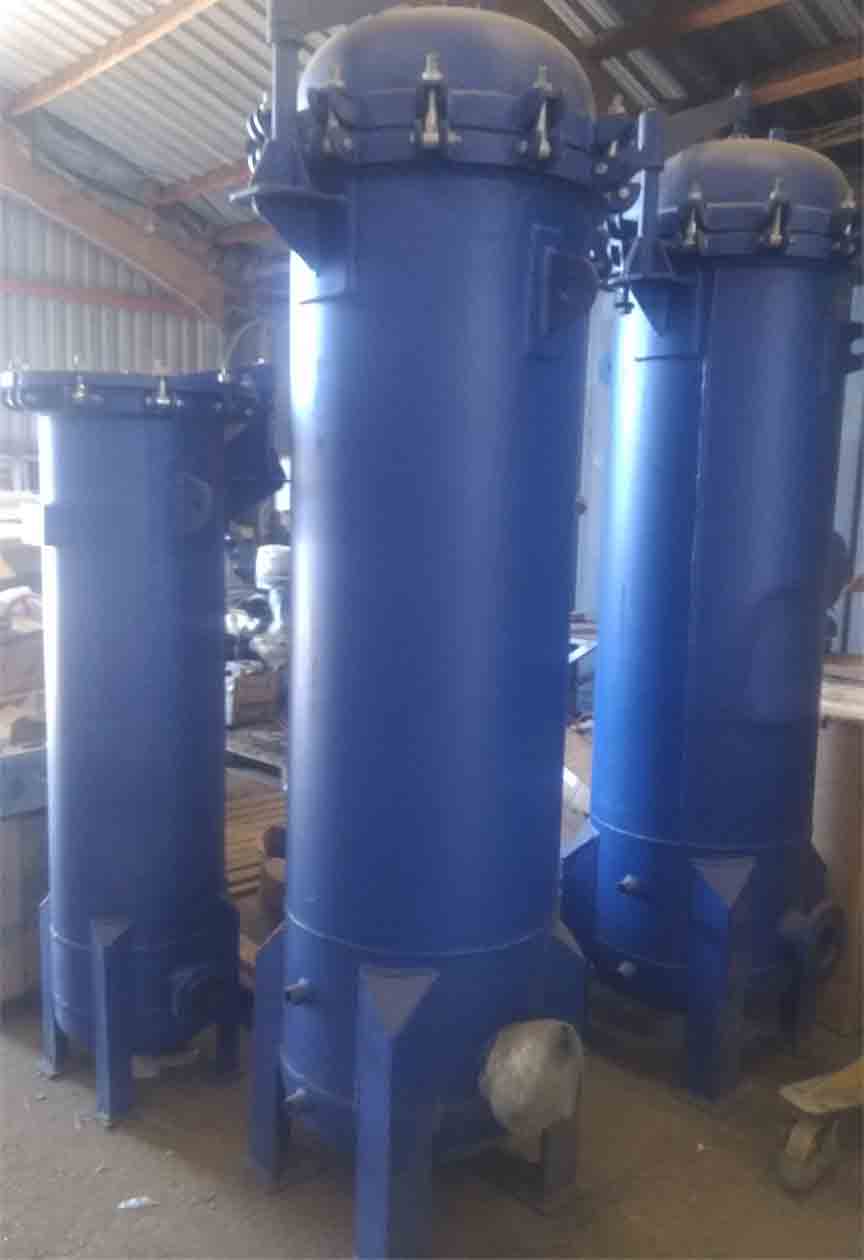

Коалесцерующий фильтр сепаратор вертикальный cерии VFS

Предназначен для удаление свободной воды и твердых частиц из потока авиатоплива (керосина).

Представляет из себя двухступенчатый фильтр. Изготовлен с учетом требований EI1581, 5th Edition, Category C, Type S.
Элементы первой ступени — коалесцеры, с большой площадью рабочей поверхности, что обеспечивает высокую степень удаления свободной воды до 99.8% (до 15 ррм).
Эффективность удаления твердых частиц 98,9 % при 1 мкм.
Вторая ступень — сепарирующий элемент, представляет собой высокоэффективный синтетический гидрофобный барьер для удаления остатков воды (в т.ч. эмульгированной).
Изготовлен согласно ASME кода и ТУ. Соединение фланцевое по ГОСТ или ANSI.
Материал корпуса фильтра: низкотемпературная сталь, нержавеющая сталь.
Рабочее давление 10 — 25 кгс/см2 (специальное исполнение до 40 кгс/см2).
Температурный диапазон применения от — 50*С до +120*С.


Модель фильтра

Производительность, м3/ч

Рабочее

давление, МПа

Присоединение

фланцевое

VFS14 24 1,0 — 2,5 Ду50
VFS16 36 — 54 1,0 — 2,5 Ду80
VFS18 75 1,0 — 2,5 Ду100
VFS20 95 1,0 — 2,5 Ду100
VFS22 155 1,0 — 2,5 Ду150
VFS28 225 1,0 — 2,5 Ду150
VFS32 275 1,0 — 2,5 Ду200
VFS36 345 1,0 — 2,5 Ду200
VFS42 460 1,0 — 2,5 Ду250

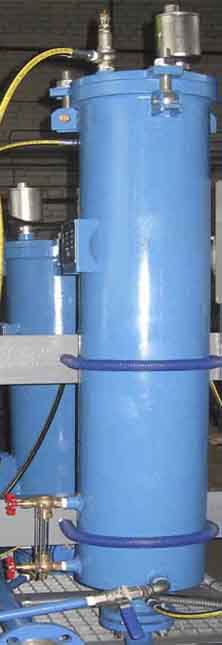

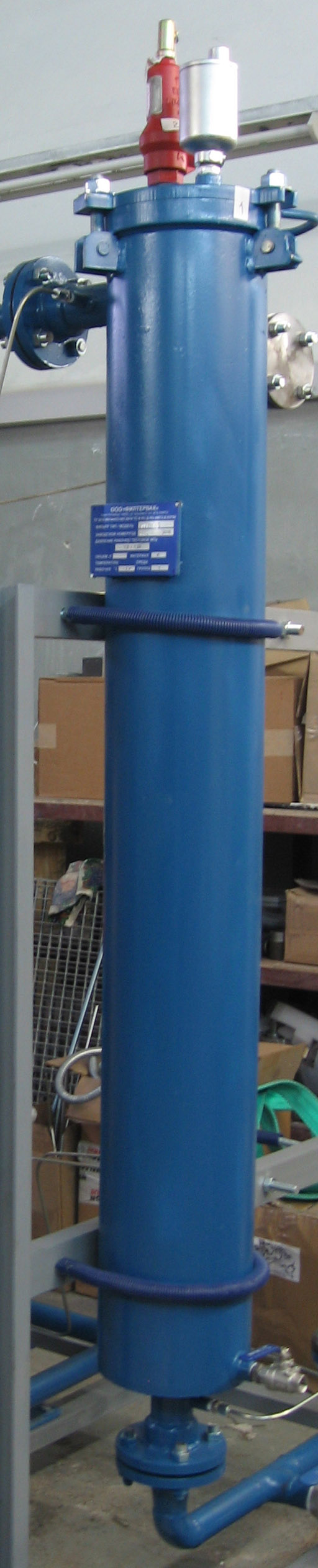

Вертикальный коалесцирующий фильтр сепаратор серии FS

Предназначен для обезвоживания и фильтрации дизельного топлива и масел.
Производительность до 17 м3/ч.
Материал корпуса фильтра :низкотемпературная сталь, нержавеющая сталь. Быстросъемная крышка.
Рабочее давление 10 — 25 кгс/см2
Температурный диапазон применения от -55*С до +120*С.
Эффективность фильтрации 99,8 % при номинале 5 мкм и удаление свободной воды до 50 ррм.
Возможно оснащение встроенным подогревателем дренажной камеры (отстойника).
Изготовлен согласно ASME кода и ТУ.
Соединение фланцевое по ГОСТ или ANSI.





Модель коалесцирующего сепаратора
Производительность м3/ч дизтопливо / масло
Рабочее
давление, МПа
Присоединение фланцевое
FS- A
5,6 / 1,7 1,0 — 2,5 Ду50
FS- B 11,5 / 3,5 1,0 — 2,5 Ду50
FS- С 17 / 5 1,0 — 2,5 Ду50/Ду80

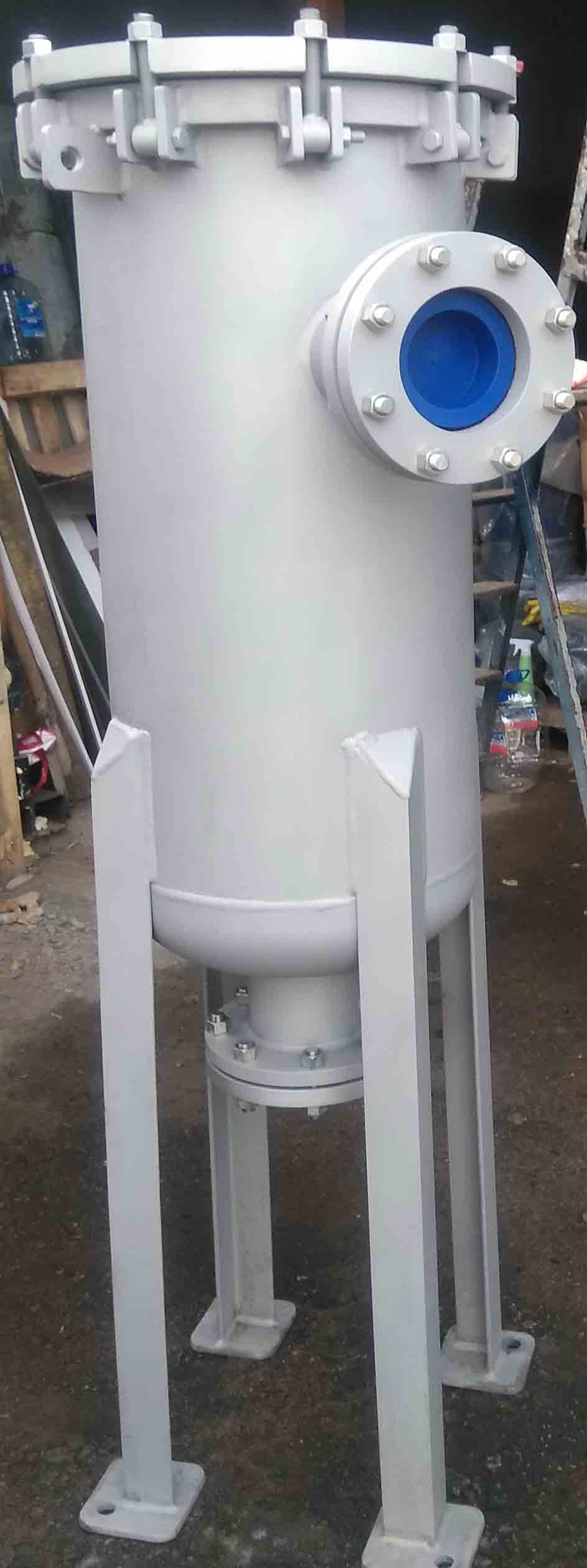

Вертикальный абсорбирующий (водоудаляющий) фильтр серии MF-A

Рекомендуется для использования в качестве финальной ступени обезвоживания дизельного топлива на АЗС,
авиатоплива на терминалах выдачи топлива
Рассчитан на поток до 200 м3/ч.
Рабочее давление 10 -25 кгс/см2
Номинал фильтрации: доступен от 1 мкм до 25 мкм
Эффективность фильтрации 99,8 % при номинале 1 мкм.
Эффективность водоудаления до 10 — 15 ррм 99,9%.
Температурный диапазон применения от -55*С до +120*С.
Материал корпуса фильтра: низкотемпературная сталь, нержавеющая сталь.
Изготовлен согласно ASME кода и ТУ. Быстросъемная крышка.
Соединение фланцевое по ГОСТ или ANSI.

Модель фильтра

Производительность,

м3/ч

Рабочее
давление, МПа

Присоединение

фланцевое

MF8-718
15
1,0 — 2,5 Ду50
MF8-736
34
1,0 — 2,5 Ду50/Ду80
MF16-736 68 1,0 — 2,5 Ду80
MF16-736-4 135 1,0 — 2,5 Ду100/Ду150
MF20-736 200 1,0 — 2,5 Ду150

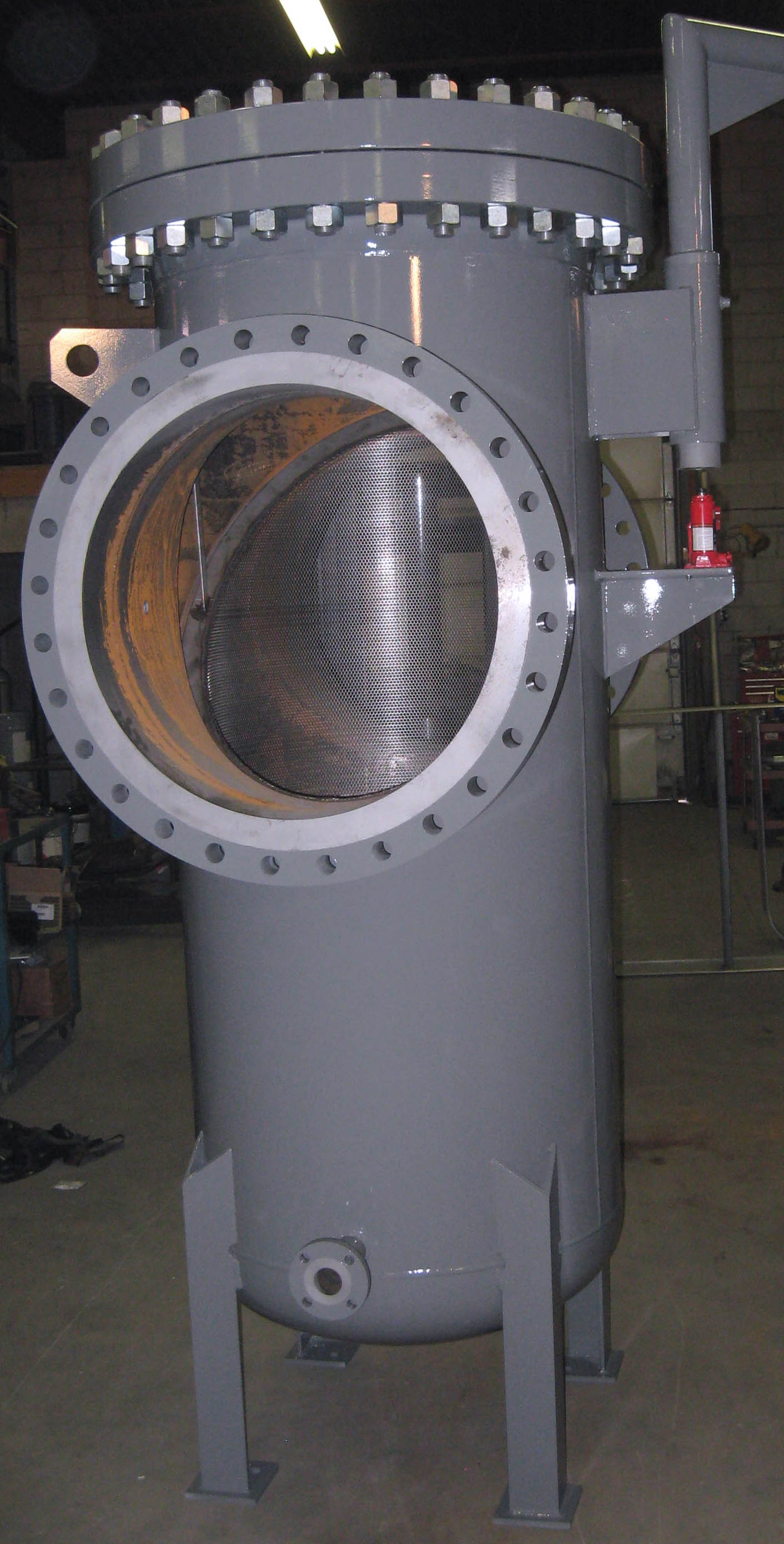

Корзинчатый (рукавный) фильтр серии FB

Обеспечивает фильтрацию:
 — дизельного топлива, керосина, охлаждающих жидкостей, красок, технической воды и других сред с большим количеством ила, ржавчины и других загрязняющих веществ.
Экономически эффективны для предварительной фильтрации. Рукавный элемент фильтра имеет большую грязеемкость.
Номинал фильтрации от 1 мкм до 150 мкм. Эффективность фильтрации до 96 %, в зависимости от модели фильтрующего элемента.
Производительность фильтров до 1200 м3/ч.
Рабочее давление 10 -25 кгс/см2 (специальное исполнение 40 кгс/см2).
Температурный диапазон применения от — 550С до +1150С.
Материал корпуса фильтра: сталь, низкотемпературная сталь, нержавеющая сталь.
Изготовлен согласно ASME кода и ТУ. Быстросъемная крышка.
Соединение фланцевое по ГОСТ или ANSI.
Модель фильтра

Производительность,

м3/ч

Рабочее
давление, МПа

Присоединение

фланцевое

BG1 25 1,0 — 2,5 Ду50
BG2 55 1,0 — 2,5 Ду80/Ду100
BG4 110 1,0 — 2,5 Ду100
BG6 165 1,0 — 2,5 Ду150
BG8 220
1,0 — 2,5
Ду150/Ду200
BG12 335 1,0 — 2,5 Ду200
BG18 500 1,0 — 2,5 Ду250
BG22 615 1,0 — 2,5 Ду300
BG26 700 1,0 — 2,5 Ду350
BG28 780 1,0 — 2,5 Ду400
BG34 950 и более 1,0 — 2,5 по запросу

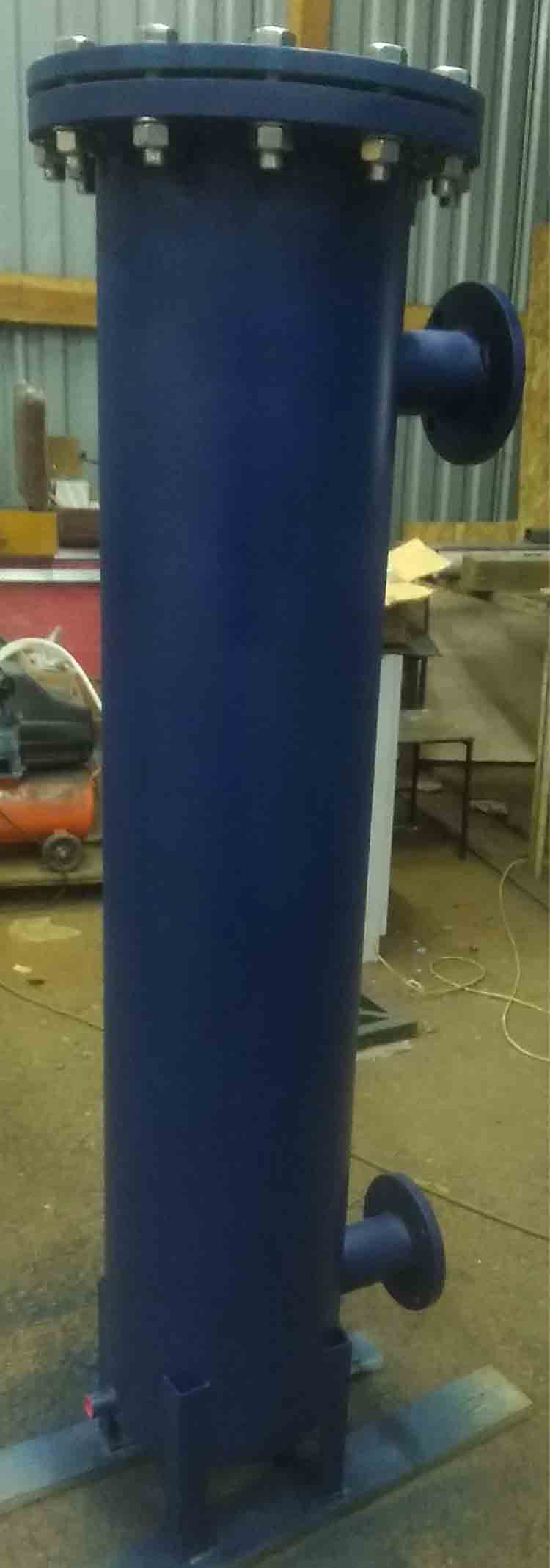

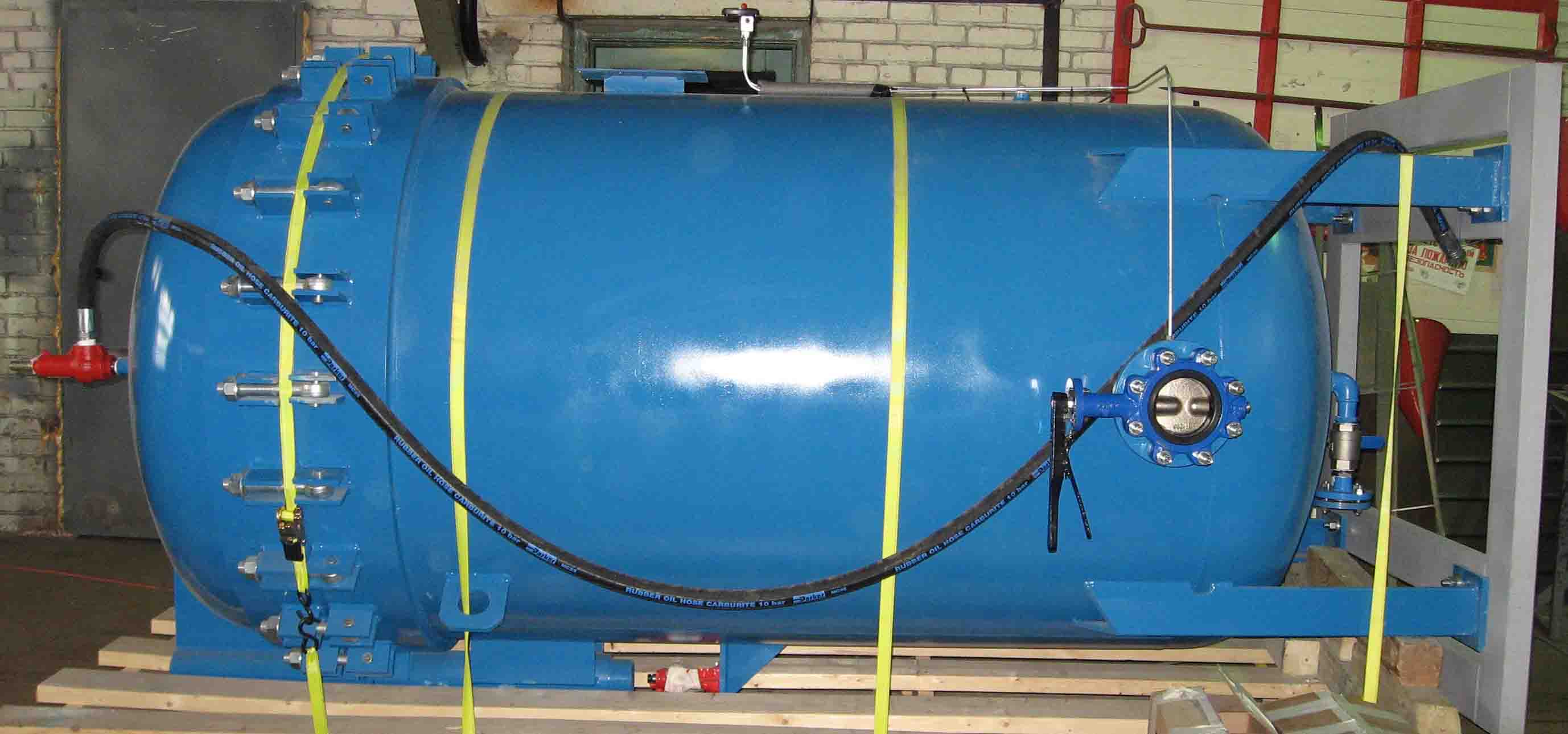

Фильтр адсорбирующий (регенерации) СF (CLF)

Представляет собой одно или многокартриджевый адсорбционный фильтр, способный
удалить из дизельного топлива, авиатоплива, масла : cеру, смолы, отстои, углеродистый остаток, сурфактанты, кетоны, олефины, нейтральные эфиры, ПАВ, кислоты.
Фильтры применяют для восстановления цвета и запаха исходного продукта.
Материал корпуса фильтра — низкотемпературная сталь или нержавеющая сталь.
Рабочее давление 10 — 25 кгс/см2.
Изготовлен согласно ASME кода и ТУ. Соединение фланцевое по ГОСТ или ANSI.
Быстросъемная крышка с лифтом.
Дополнительно — рабочая платформа, лестница (для больших корпусов)
Модель фильтра

Производительность,

м3/ч

Рабочее
давление, МПа

Присоединение

фланцевое

CL (CLF) 1 1 — 1.3 1,0 — 2,5 Ду40
CL (CLF) 3 3 — 4 1,0 — 2,5 Ду40/Ду50
CL (CLF) 9 9 — 11 1,0 — 2,5 Ду50
CL (CLF) 18 18 — 23 1,0 — 2,5 Ду50
CL (CLF) 36 35 — 45 1,0 — 2,5 Ду80
CL (CLF) 54 50 — 70 1,0 — 2,5 Ду100
CL (CLF) 62 60 — 80 1,0 — 2,5 Ду100
CL (CLF) 93 90 — 120 1,0 — 2,5 Ду100/Ду150
CL (CLF) 120 120 — 155 1,0 — 2,5 Ду150



Фильтр для очистки газа MF-G

Фильтр предназначен для удаления загрязняющих веществ (пыль, грязь, песок) из газового потока.
Обладают высокой скоростью потока при низком дифференциальном давлении.
Производительность фильтров до 28 000 Нм3
Эффективность фильтрации 99,9% при размере частиц 1 мкм.
Исполнение фильтра : картриджевый.
Рабочее давление до 40 кгс/см2. Температура рабочая : -550 С до +1200С.
Присоединение : фланец по ГОСТ или ANSI.
Вертикальная конфигурация.
Изготовляется в соответствии с ASME кодом и ТУ.
Материал исполнения корпуса фильтра : углеродистая сталь, низкотемпературная сталь, нержавеющая сталь.

Модель фильтра

Производительность,

Нм3/ч

Рабочее
давление, МПа

Присоединение

фланцевое

MFG6 до 500 1,0 — 4,0 Ду 50
MFG8 до 1000
1,0 — 4,0 Ду 80
MFG10 до 2000
1,0 — 4,0 Ду 100
MFG12 до 3000
1,0 — 4,0 Ду 150
MFG14 до 4000
1,0 — 4,0 Ду 150
MFG16 до 5000
1,0 — 4,0 Ду 200
MFG18 до 7000
1,0 — 4,0 Ду 200
MFG20 до 8000
1,0 — 4,0 Ду 200
MFG22 до 11000
1,0 — 4,0 Ду 200
MFG24 до 13000
1,0 — 4,0 Ду 250
MFG28 до 19000
1,0 — 4,0 Ду 300
MFG34 до 28000
1,0 — 4,0 Ду 300

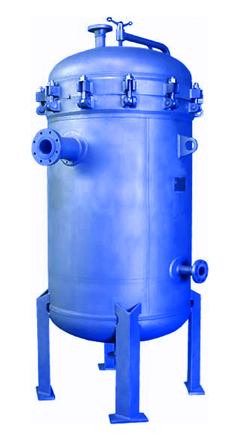

Коалесцирующий фильтр сепаратор газа вертикальный VFS-G

Для эффективного удаления капельной влаги, следов углеводородов и твердых частиц (пыль) из газового потока.
Представляет собой конструкцию с двухступечатой очисткой газа.
Первая ступень — коалесцирующий / сепарирующий картриджевый элемент , вторая ступень- тарельчатый каплеотбойник.
Производительность фильтров до 22 000 Нм3
Эффективность удаления капельной влаги и механических частиц при номинале 0.3 мкм до 99.98%.
Рабочая температура от — 550С до + 1200С.
Рабочее давление до 40 кгс/см2.
Исполнение: вертикальное
Материал исполнения корпуса фильтра : углеродистая сталь, низкотемпературная сталь, нержавеющая сталь.
Изготовляется в соответствии с ASME кодом и ТУ.
Присоединение фланцевое по ГОСТ или ANSI.



Модель фильтра

Производительность,

Нм3/ч

Рабочее
давление, МПа

Присоединение

фланцевое

VFS-G6 до 500 1,0 — 4,0 Ду 50
VFS-G8 до 1000
1,0 — 4,0 Ду 80
VFS-G10 до 2000
1,0 — 4,0 Ду 100
VFS-G12 до 3000
1,0 — 4,0 Ду 150
VFS-G14 до 4000
1,0 — 4,0 Ду 150
VFS-G16 до 5000
1,0 — 4,0 Ду 200
VFS-G18 до 7000
1,0 — 4,0 Ду 200
VFS-G20 до 8000
1,0 — 4,0 Ду 200
VFS-G22 до 10000
1,0 — 4,0 Ду 200
VFS-G24 до 12000
1,0 — 4,0 Ду 250
VFS-G28 до 16000
1,0 — 4,0 Ду 300
VFS-G34 до 20000
1,0 — 4,0 Ду 300

























Фильтр сепаратор СУГ вертикальный VFS-LPG

Рекомендуется для установки в модульные АГЗС и местах хранения СУГ для эффективной очистки и удаления влаги из пропан-бутана
Представляет собой конструкцию с одноступечатой очисткой сжиженного газа.
Картриджевый элемент — коалесцирующий сепаратор для удаления влаги с эффективной фильтрацией потока СУГ.
Эффективность удаления капельной влаги и механических частиц при номинале 3 мкм до 99.98%.
Производительность фильтров до 20 м3
Рабочая температура от — 470С до + 1200С.
Рабочее давление до 20 кгс/см2.
Исполнение: вертикальное
Материал исполнения корпуса фильтра : углеродистая сталь, низкотемпературная сталь, нержавеющая сталь.
Изготовляется в соответствии с ASME кодом и ТУ.
Присоединение фланцевое по ГОСТ или ANSI.



Коалесцирующий фильтр сепаратор газа горизонтальный HFS-G

Предназначен для удаления из газового потока твердых частиц, капельной влаги, жидких аэрозолей.

Эффективен к применению для больших объемов очищаемого газа.

Тип исполнения фильтра : двухступенчатый.
Первая ступень — сепарирующий картриджевый синтнтически элемент из стекловолокна.
Вторая ступень — пластинчатый сепаратор / лопастной экстрактор.
Эффективность удаления капельной жидкости и частиц : 99,98% при номинале 0.3 мкм
Рабочая температура от — 55*С до + 120*С.
Рабочее давление до 40 кгс/см2.
Исполнение: горизонтальное
Материал исполнения корпуса фильтра : низкотемпературная сталь, нержавеющая сталь.
Присоединение фланцевое по ГОСТ или ANSI.
Изготовляется в соответствии ASME и ТУ.


Фильтр корзинчатого типа FB-S



Эффективные фильтры для очистки жидких и газовых сред на предварительном этапе.
Съемная корзина из нержавеющей стали с перфорацией 0.35 мм до 3 мм или сетчатая корзина из нержавеющей стали от 0.8 мм до 0,04 мм.
Производительность до 1450 м3/ч. Материал корпуса фильтра: сталь низкотемпературная углеродистая, нержавеющая сталь.
Температура рабочая от -550С до + 2600С. Давление рабочее до 55 кгс/см2. Изготовлены согласно ASME кода и ТУ.
Соединение фланцевое по ГОСТ или ANSI : Ду 50 – Ду 300.

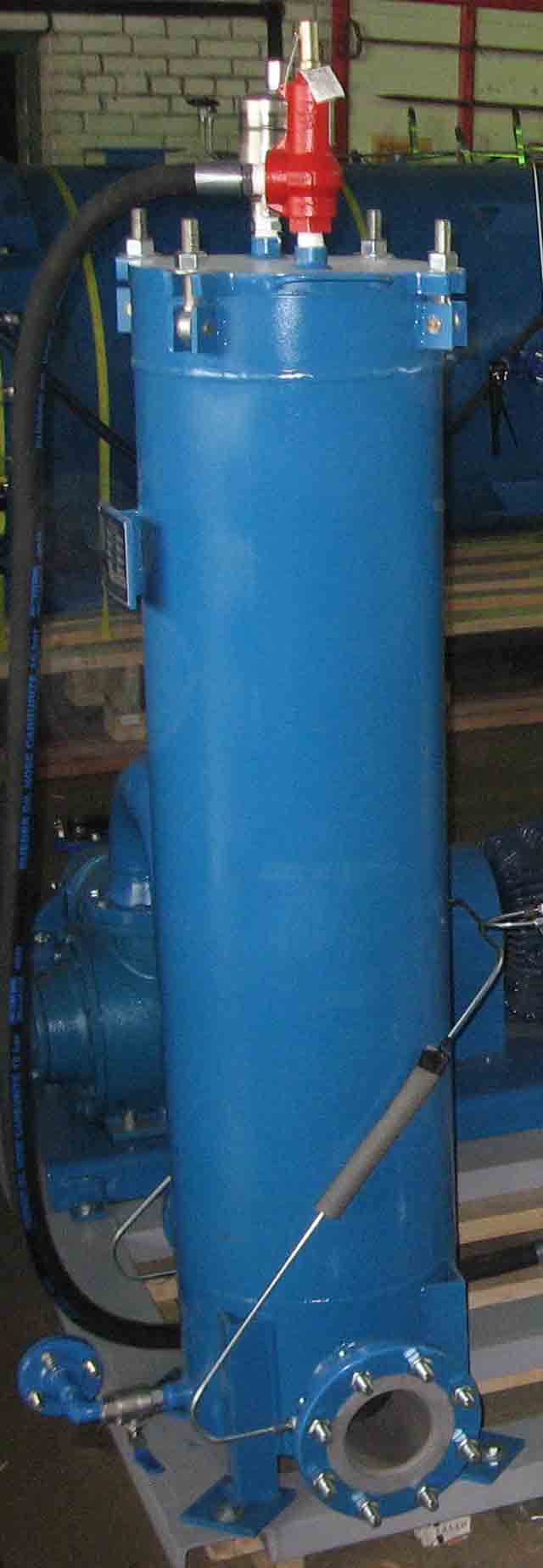

Промышленный угольный фильтр (адсорбер) серии FV

Применяется для адсорбции растворенных примесей

-гликолевых и аминовых растворов в процессе очистки газов при нефтепереработке

-сточных вод технологических процессов промышленных объектов

-индустриальных минеральных масел

Эти примеси, если их оставить в растворе, могут вызвать пенообразование, запах, накопление загрязнений и другие процессные проблемы.
Фильтры доступны в двух исполнениях:
— Картриджевые
Засыпные
Производительность — до 20 м3/ч
Материал исполнения корпуса филтра: углеродистая сталь, низкотемпературная сталь, нержавеющая сталь
Рабочее давление до 10 кгс/см2. Специальное исполнение до 20 кгс/см2
Фильтры изготовлены согласно ASME и ТУ.
Соединение фланцевое по ГОСТ или ANSI : Ду50
Модель фильтра Производительность м3/ч
Рабочее
давление, МПа
FV3 1 1,0 — 2,0
FV9 3 1,0 — 2,0
FV22 6.5 1,0 — 2,0
FV33 10 1,0 — 2,0
FV44 13.5 1,0 — 2,0
FV66 20 1,0 — 2,0
