Очистка и регенерация трансформаторного масла, является профилактическим инструментом обслуживания трансформатора с целью продления его жизни.
Трансформаторное масло можно полностью очистить и восстановить, сделать его как новым. Срок использования трансформаторного масла при хорошем обслуживании можно продлить на неограниченный срок.
Старение или ухудшение изоляционного масла, обычно связывается с окислением. При появлении в масле кислорода и воды, изоляционное масло окисляется даже при идеальных условиях. На состояние изоляционного масла, также влияют загрязнения появляющиеся от твердых материалов трансформатора, которые растворяются в масле. Реакции, происходящие в масле между нестабильными гидрокарбонатами, кислородом и другими катализаторами, такими как влажность и с помощью таких ускорителей, как тепло, приводят к окислению масла. Присутствие влаги увеличивает скорость старения.
Очень важно вовремя устранить влагу и сохранять изоляцию с низкой степенью влажности.

Независимо от уровня загрязнения, регенерация масла всегда обеспечивает результат, требуемый стандартом МЭК 60422 для минеральных изоляционных масел в электрооборудовании. Наша технология регенерации RTR значительно улучшает значения, требуемые стандартом МЭК 60422, при этом возвращаемое масло имеет свойства, идентичные свойствам масла, впервые введенного в трансформатор.

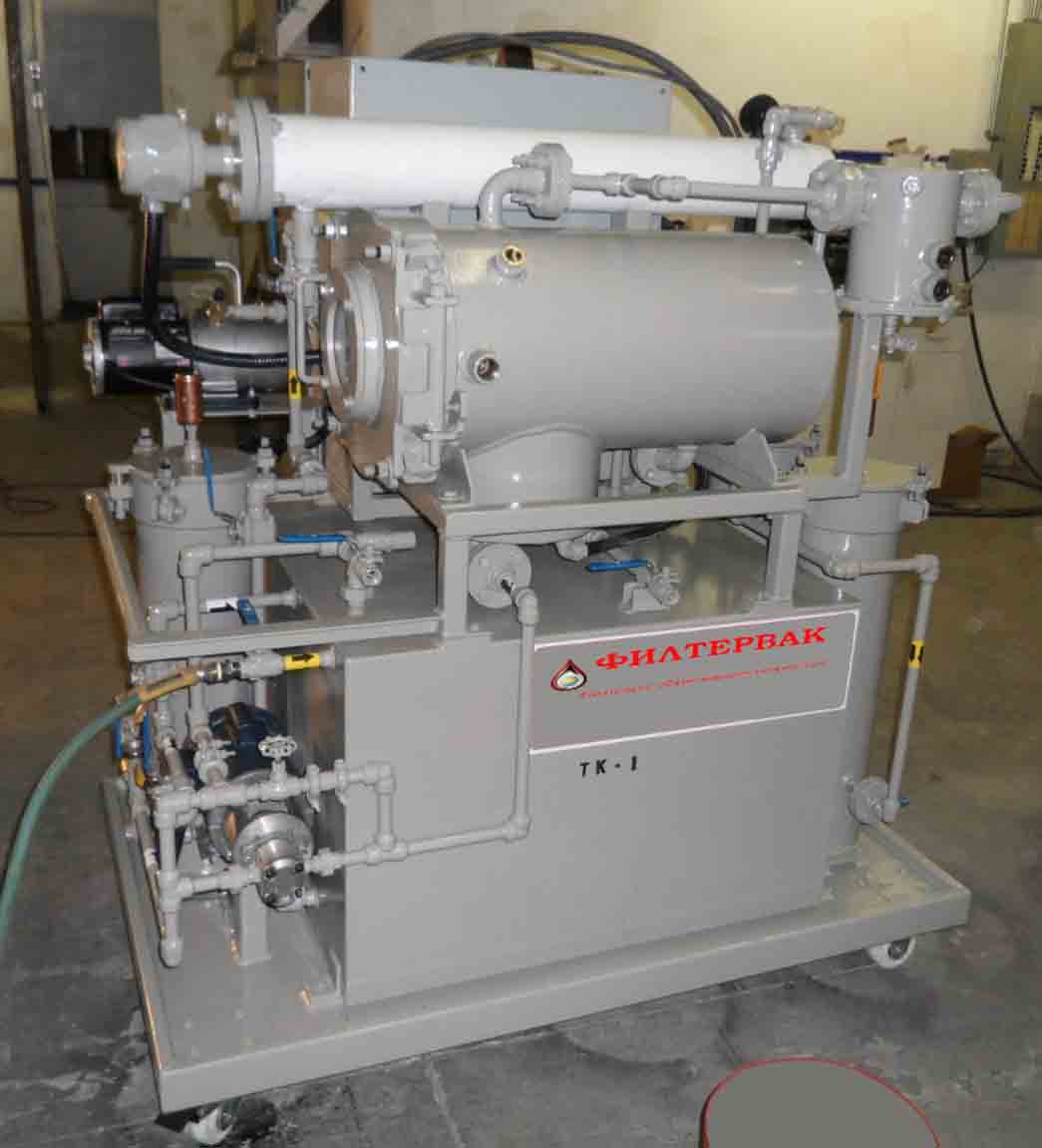

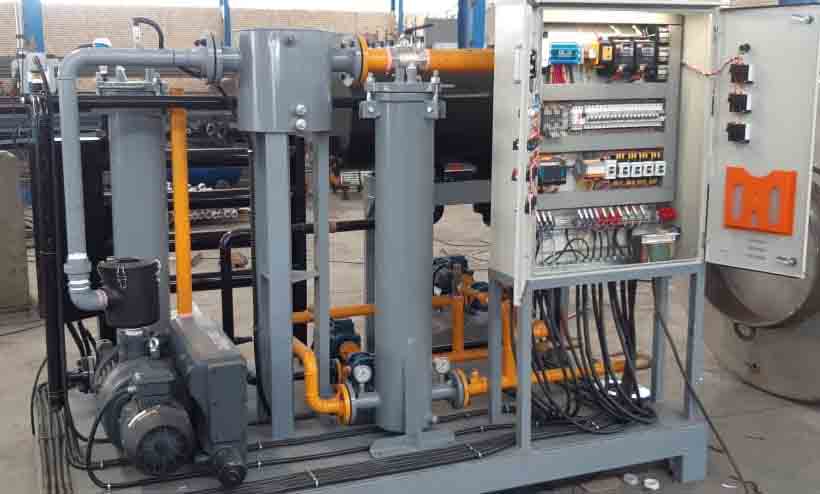

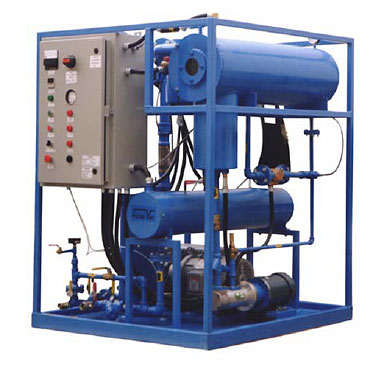

Установка очистки глубоким вакуумом HVD

Установка позволяет удалить растворенные в масле воду и воздух, а также твердые частицы (продукт естественного износа трансформатора).
Эта вакуумная комплектация обеспечивает достаточно глубокий вакуум в пределах 0.1 – 0,5 мбар, что необходимо для очистки трансформаторного масла.

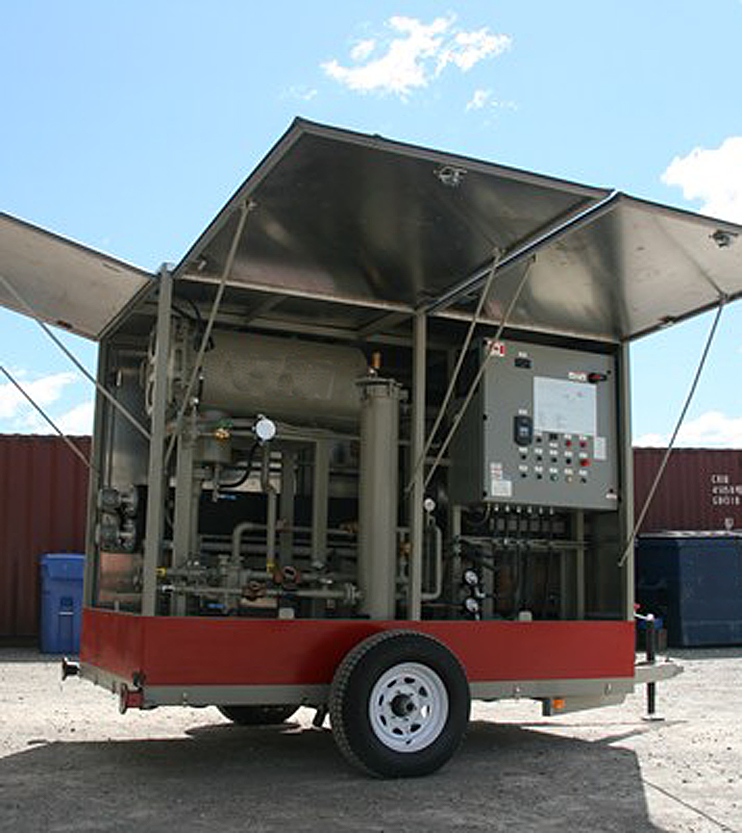

Производятся в стационарном и мобильном исполнении, что позволяет производить очистку масла в складских емкостях, на производстве, непосредственно на трансформаторах.

Описание процесса (краткое)
Трансформаторное масло закачивается в систему с использованием входного насоса.

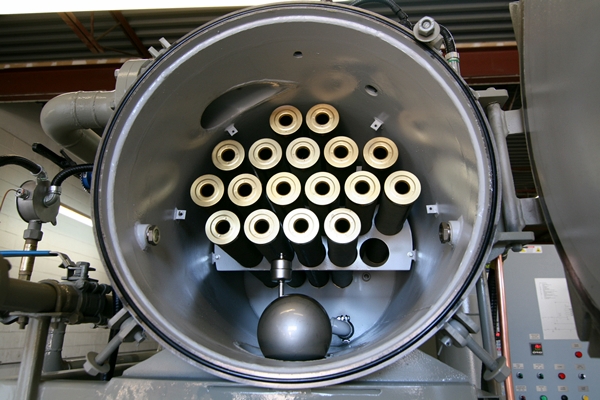

Перед прохождением масла через входной насос, оно пропускается через входной стрейнер фильтр, где большие частицы задерживаются с тем чтобы защитить насос от повреждений. Затем масло подается в электрический нагреватель. После прохождения электрического нагревателя, масло проходит через предварительный фильтр (диапазон элементов фильтра от 3 мкм до 5 мкм) и подается в процессную вакуумную камеру. В следствие впрыскивания масла в вакуумную камеру через коагулятор/деспергатор достигается максимальная поверхность для испарения растворенных в масле газов и воды в условиях глубокого вакуума, которые затем удаляются из камеры при помощи вакуумного насоса. Эффективность HVD очистительных систем, использующих коагулятор/деспергатор, является самой высокой среди всех известных методов обезвоживания и дегазации изоляционных масел.

Очищенное масло затем удаляется из вакуумной камеры с помощью выходного насоса. Перед тем как пройти через выходной насос масло проходит через высокоэффективный фильтр тонкой очистки с элементами номиналом в диапазоне от 0.5 мкм до 3 мкм, где происходит завершающая очистка масла от механических частиц. На выходе из установки масло проходит через измеритель потока. Установка может комплектоваться различными дополнительными опциями по запросу.

Основные показатели

Производительность установок: от 550 л/ч до 15000 л/ч.

Характеристики после первого прохождения масла через очистительную систему:

Удаление воды – от 0.005% до 0.0005% и ниже за один проход в соответствие с стандартом ASTM метод D – 1533

Удаление газов – от полностью насыщенного газом (10-12% по объему) до содержащего меньше чем 0.1% за первый проход в соответствие со стандартом ASTM метод D-2945.

Удаление частиц — с использованием высокоэффективного фильтрующего элемента удаляется 99.5% частиц размером 0,5 -3 мкм и 99,9% частиц 5 мкм.

Диэлектрическая проницаемость- диэлектрическая проницаемость возрастет от 40 kV до минимум 70 kV в соответствие с стандартом ASTM – 1816.

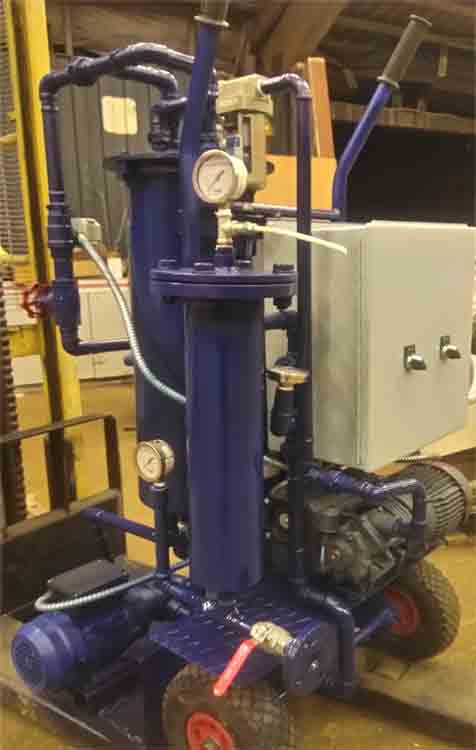

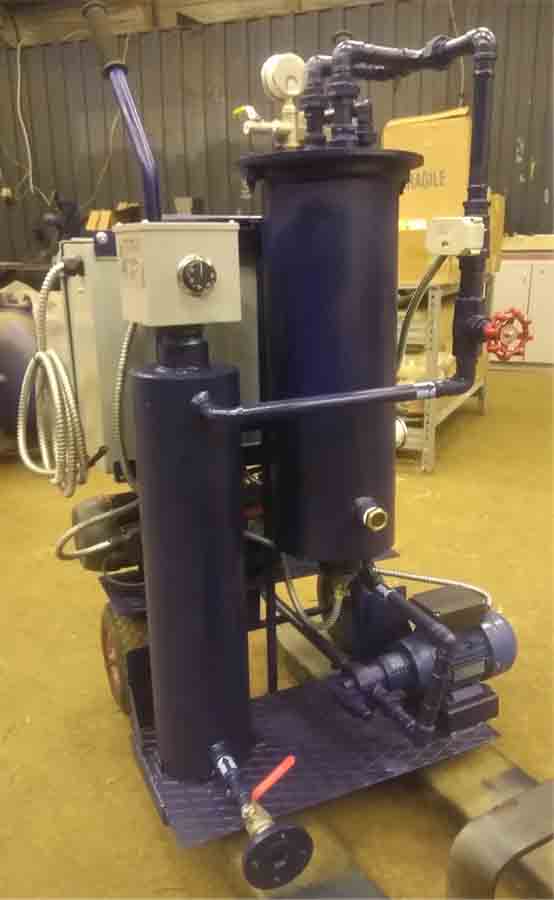

Вакуумная установка HVD — Мини дегазатор

Установка способна удалить из трансформаторного масла 100% свободной волы, и до уровня 10 PPM растворенной воды.
Удаление нерастворимых частиц до уровня 1 мкм
Габарит 700x700x1250 мм
Вес 145 кг







Установки регенерации TORS

Установки регенерации разработаны и спроектированы для того, чтобы удалить из трансформаторного масла такие загрязнители как:
— Сера, парафины, циклопарафины, смолы, отстои, меркаптаны, сурфактанты, спирты, альдегиды, кетоны, олефины, нейтральные эфиры,
ароматические масла, полярные соединения и др. (в соответствии с IEC 62535 и DIN 51353)
— способны нейтрализовать кислотность продукта до <0,01 мг КОН / г
— способны восстановить цвет (уменьшен до 0,5 -1) и запах исходного продукта
Установка регенерации в состоянии последовательно восстановить использованное трансформаторное масло к стандарту ASTM и МЭК 60422.
Производятся в двух исполнениях: мобильное и стационарное.

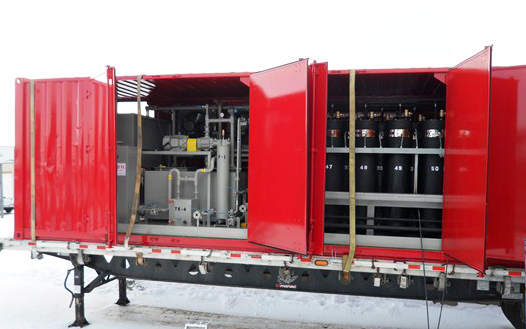

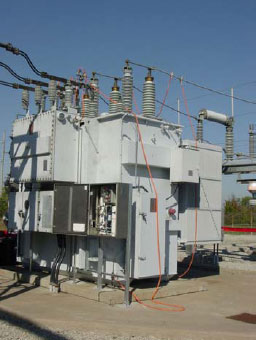

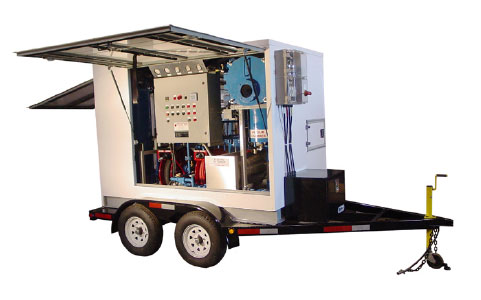

Мобильная установка регенерации масла TORS(M) была разработана для локального использования, чтобы восстановить
масло в возбужденных или обесточенных трансформаторах на месте их работы,
а так же для работы из резервуара в резервуар. Мобильная установка регенерации размещена в фургоне полуприцепа.

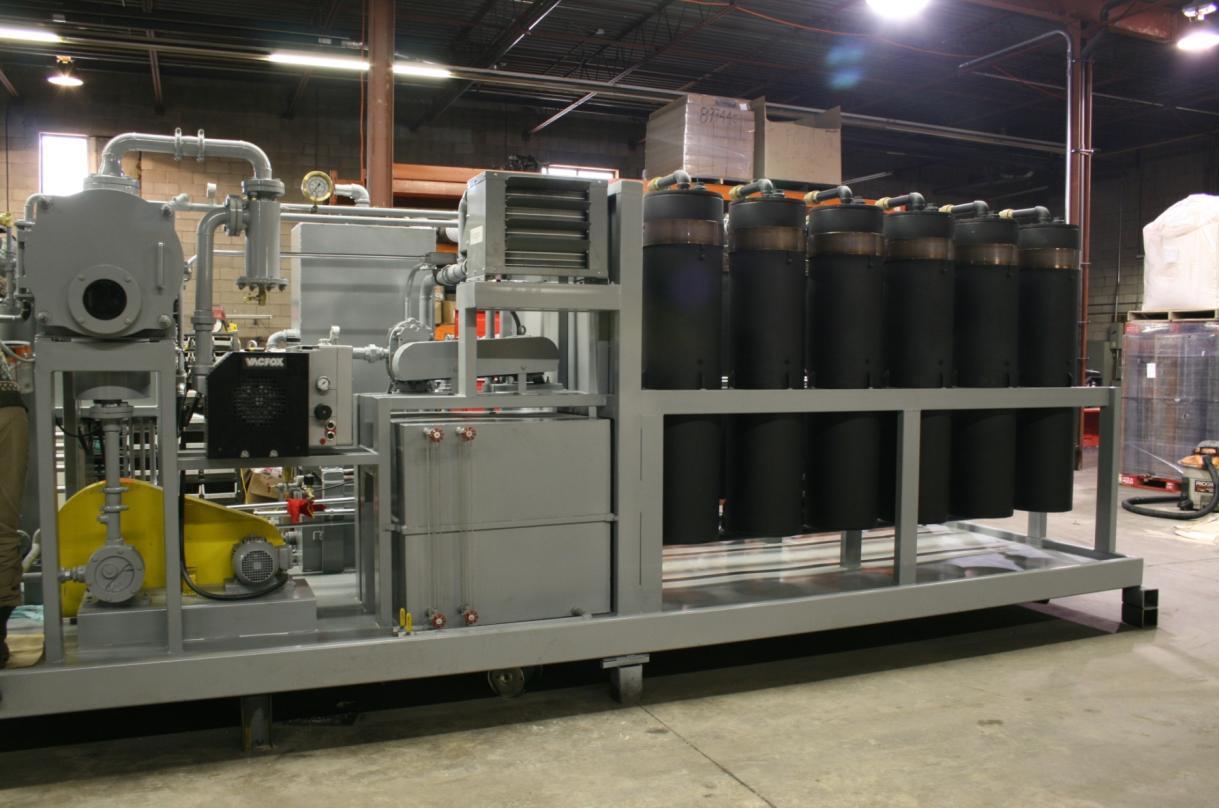

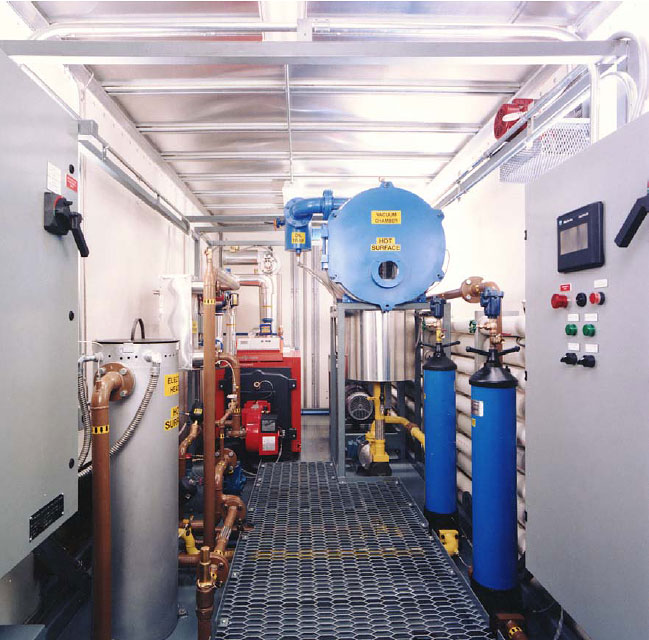

Стационарная установка регенерации масла TORS(S) разработана для использования в местах нахождения резервуаров хранения масла.
Стационарная установка размещена в 20- или 40-футовом контейнере
В установке полной регенерации масла совмещена система вакуумной очистки HVD и реактивирующая система CPS .
Для обесшламливания трансформатора предусмотрен дополнительный мощный нагреватель.
Сочетание этих систем в установке регенерации дает возможность полной дегазации, обезвоживания, фильтрации трансформаторного масла и восстановление исходных параметров масла.
Чтобы гарантировать высокую степень контроля и надежности, установка регенерации управляется программируемым логическим контроллером (PLC) и соединяется с компьютеризированной контролирующей системой, которая делает запись всех важных операционных параметров. Все стационарные и мобильные системы регенерации оснащены диспетчерской оператора, которая оборудована приборами для тестирования масла.

Реактивирующаяся система регенерации CPS

Мы предлагаем уникальную систему очистки и регенерации CPS, которая позволяет до 300-500 раз реактивировать (восстанавливать) адсорбирующий элемент прежде, чем его нужно утилизировать. При этом адсорбирующий элемент будет экологически безопасен и его утилизация будет недорогой. Во время циркуляции номинального количества очищаемого масла адсорбирующий элемент становится прогрессивно насыщенным, и его эффективность понижается до меры, когда требуется его восстановление. С простым нажатием кнопки восстановление элемента выполняется в пределах собственной оболочки. Процесс восстановления полностью автоматизирован и позволяет системе обработать масло, и вновь используя тот же адсорбент.

Кроме того, после начального восстановления элемента, адсорбирующая способность элемента увеличевается и обеспечивает
лучшие результаты восстановления масла.

.

Высокая эффективность установки гарантирует полную обработку трансформаторного масла и в результате очистки возможно достигнуть лучших кондиционных параметров, чем совершенно новое масло.

Эксплуатационные параметры трансформаторного масла до и после обработки системой регенерации TORS :

Параметр

Ед.изм.

Перед Регенерацией

После Регенерации

Состояние продукта

Мутное, темно-коричневое

Чистое, прозрачное или светло-желтое

Цвет

L

5

0,5

Напряжение пробоя

кВ

15

70

Газосодержание

%

10-12

0,1

Поверхностное натяжение @ 27 ° C

Н / м

0,02

0,04

Нейтрализация (значение)

мг КОН / г масла

0,6

0,01-0,03

Удельное сопротивление @ 20 ° C

Ом-см

1.0x10¹²

1700x10¹²

Удельное сопротивление @ 90 ° C

Ом-см

0.1-0.5x10¹²

35-50x10¹²

Тангенс дельта @ 90 ° C

4,0

0,001-0,02

Водосодержание

ppm

200

менее 3

Запах

аромат

сильный запах

без запаха
