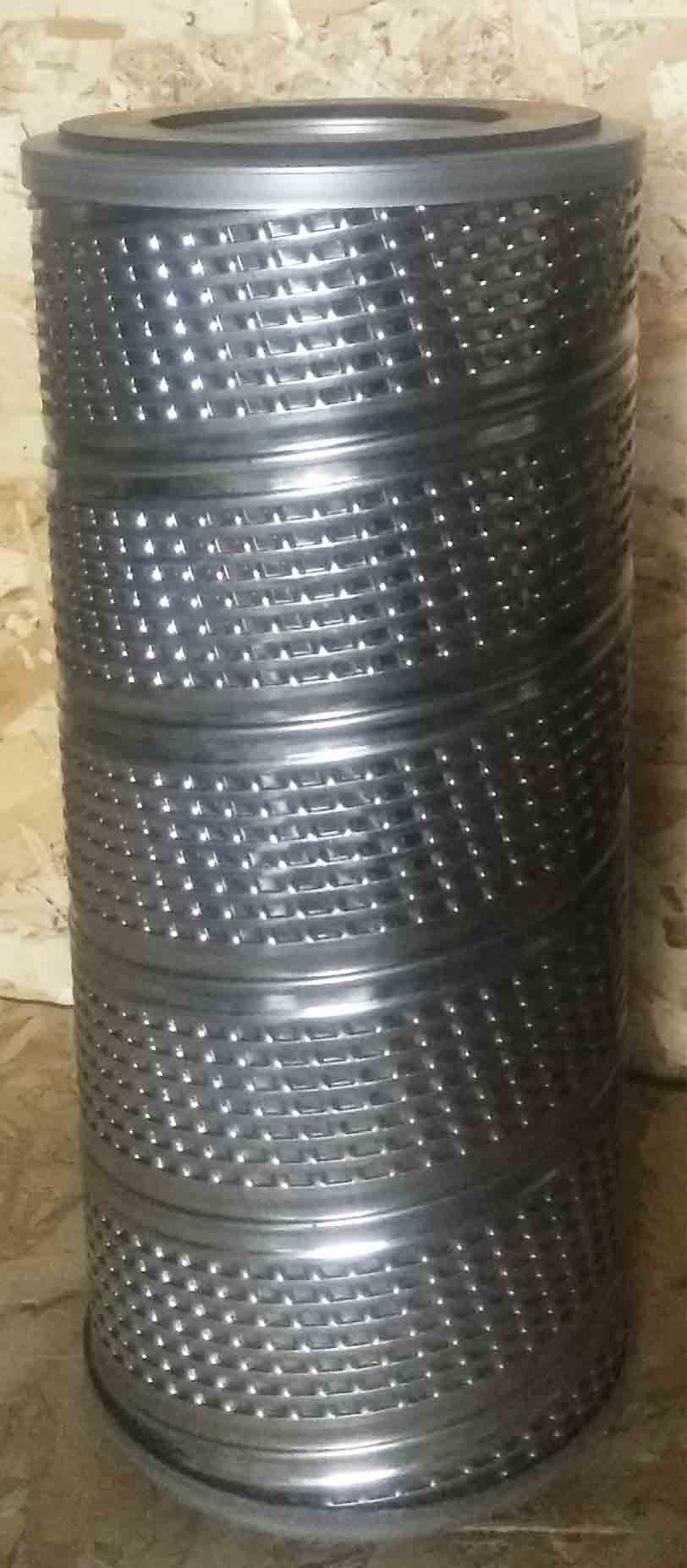

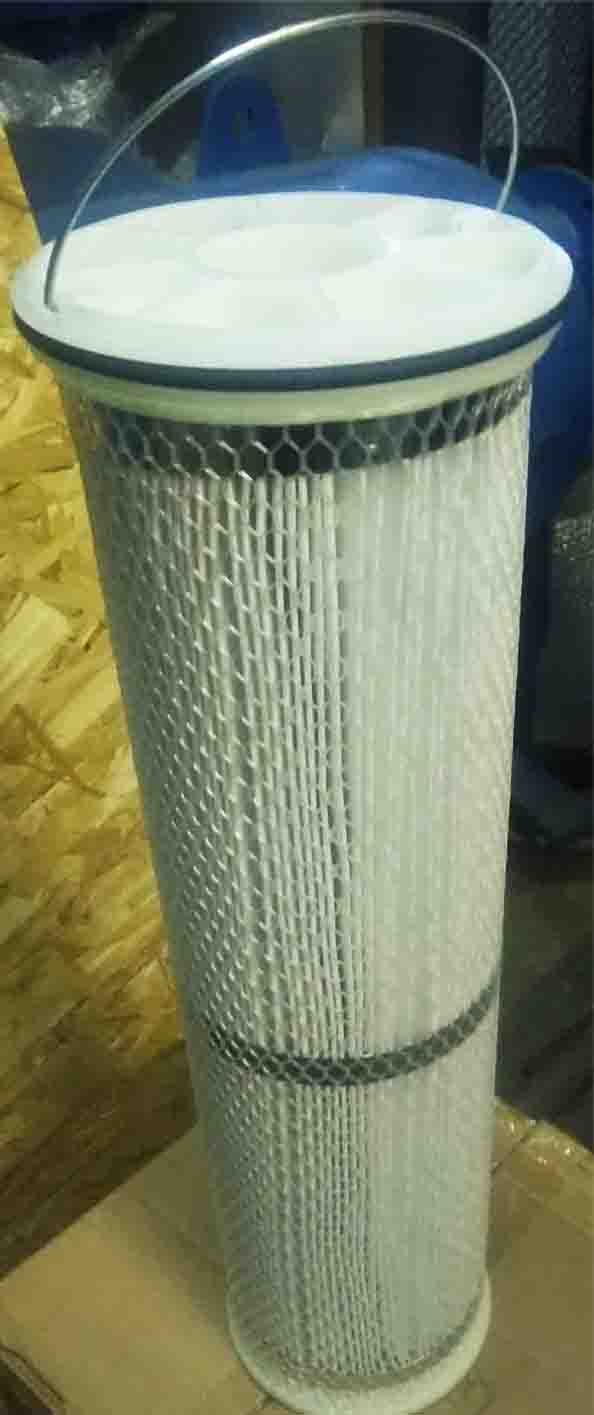

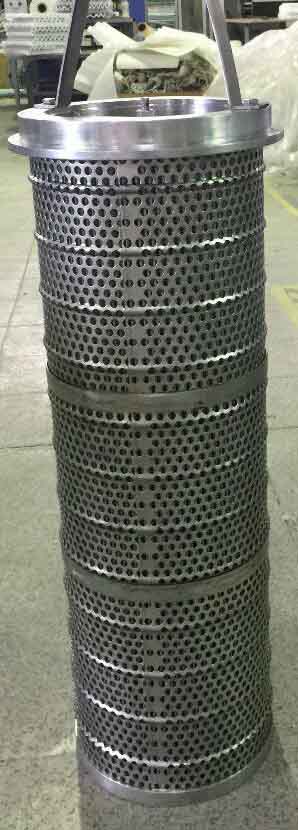

Фильтрующий корзинчатый элемент BG6

Корзинчатый сменный элемент для фильтрации дизельного топлива, керосина, масела, растворителей и др.
Эффективность фильтрации до 97,8 %, в зависимости от состава очищаемых сред, вязкости и температуры.
Номинал фильтрации: 2 мкм, 5 мкм, 10 мкм, 15 мкм, 25 мкм, 50 мкм, 100 мкм. Грязеемкость — до 1,5 кг
Материал фильтрующего слоя  — многослойная целлюлоза / полипропилен.
Корпус  — луженая сталь.
Рабочая температура +1150С
Перепад давления (DP) чистого картриджа <0,2 кгc/см2
Изменение перепада давления для замены элемента 1,8 кгc/см2
Тип элемента
BG6-1
BG6-2
Диаметр внешний (OD),мм 180 180
Длина, мм 408 812

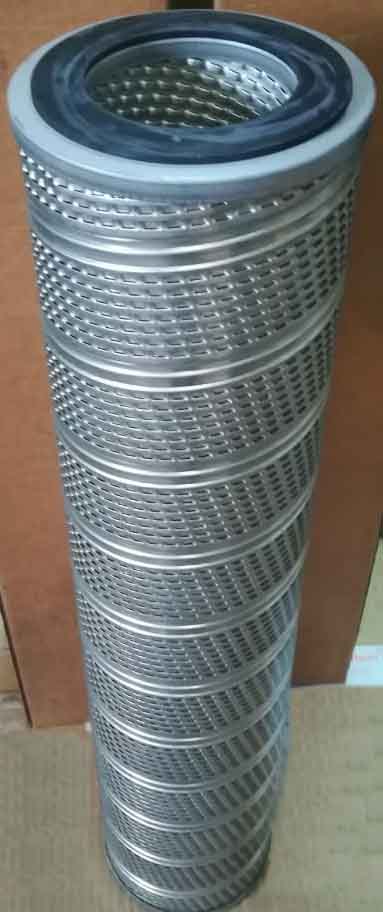

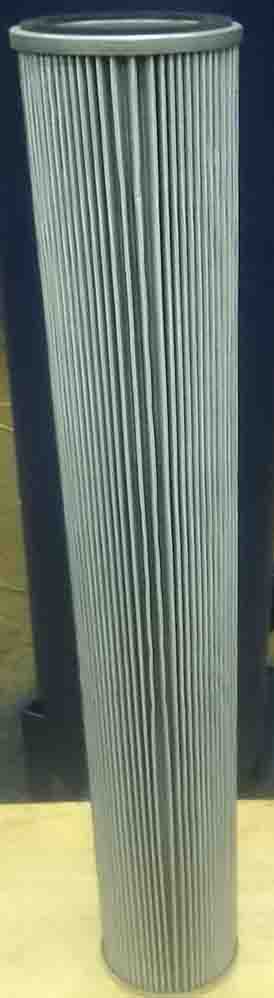

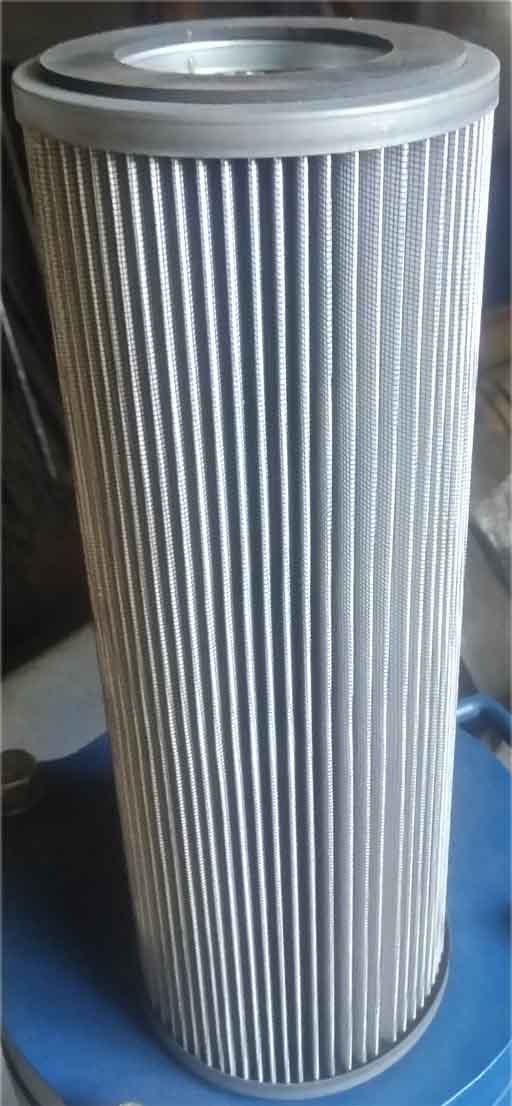

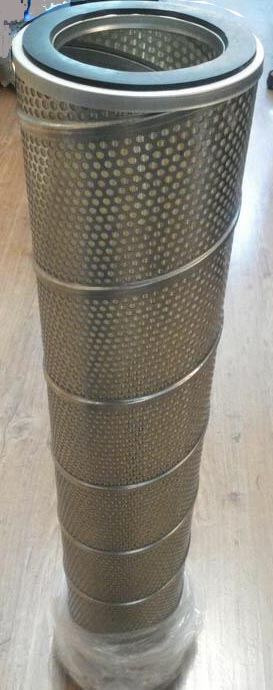

Элемент глубокой фильтрации твердых (нерастворенных) частиц для дизельного топлива серии FF

Материал фильтрующего слоя -
Микростекловолокно
Эффективное фильтрации до 99,8 % (BETA m >200)
Номинал фильтрациии: 3 мкм, 5 мкм, 10 мкм, 15 мкм, 25 мкм
Конфигурация : двойной открытый торец
Уплотнение : Buna-N, Viton
Рабочая температура: до +1210 С
Перепад давления (DP) чистого картриджа <0,16 кгc/см2
Изменение перепада давления для замены элемента 1,7 кгc/см2
Тип элемента
FF618
FF629 FF636 FF644 FF656 FF718 FF736
Внешний диаметр, мм 152 152 152 152 152 178 178
Внутренний диаметр, мм 89 89 89 89 89 66.5 66.5
Длина, мм 457 736 914 1180 1425 457 914



Картриджевый элемент глубокой фильтрации твердых (нерастворенных) частиц

для авиационного топлива серии FFJ

Материал фильтрующего слоя —
Микростекловолокно
Эффективное фильтрации до 99,8 % (BETA m >200)
Номинал фильтрациии: 0,5 мкм, 1 мкм, 2 мкм, 3 мкм, 5 мкм, 10 мкм.
Конфигурация : двойной открытый торец
Уплотнение : Buna-N, Viton
Рабочая температура: до +1210 С
Перепад давления (DP) чистого картриджа <0,16 кгc/см2
Изменение перепада давления для замены элемента 1,7 кгc/см2

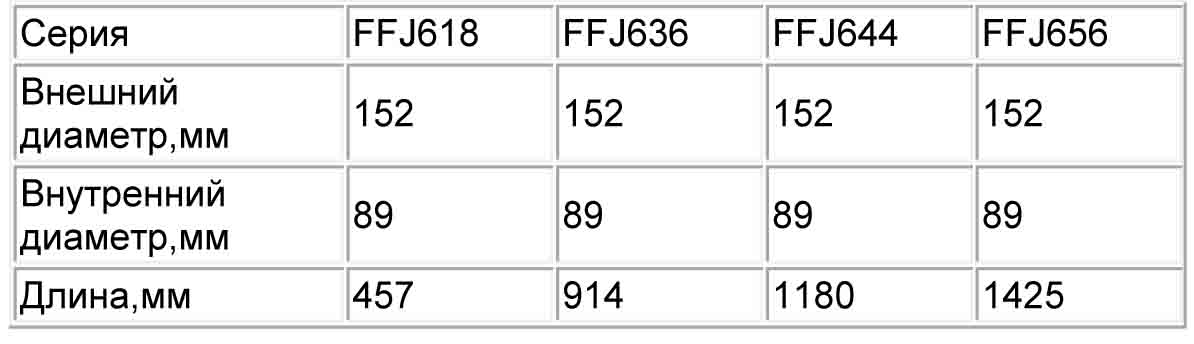

Тип элемента
FFJ618
FFJ636
FFJ644
FFJ656
Внешний диаметр, мм 152 152 152 152
Внутренний диаметр, мм 89 89 89 89
Длина, мм 457 914 1180 1425

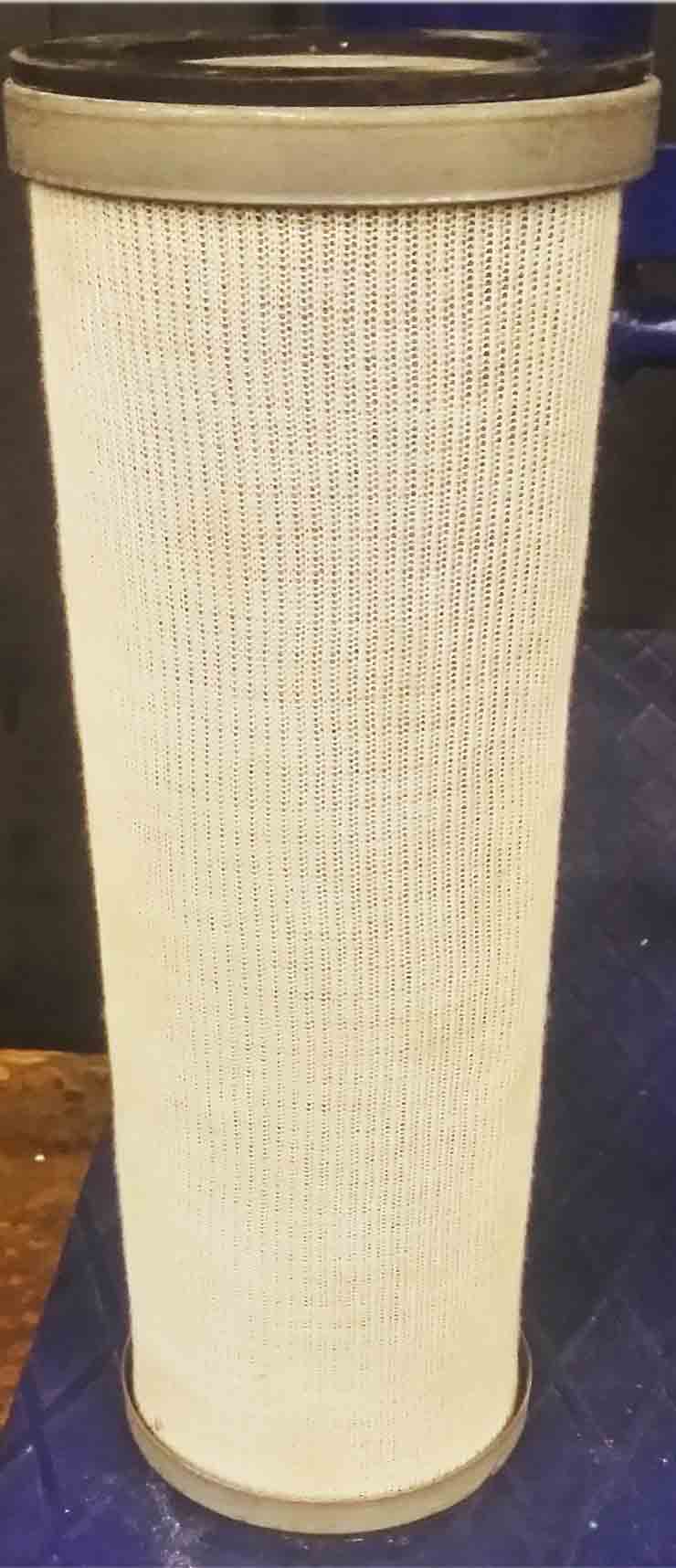

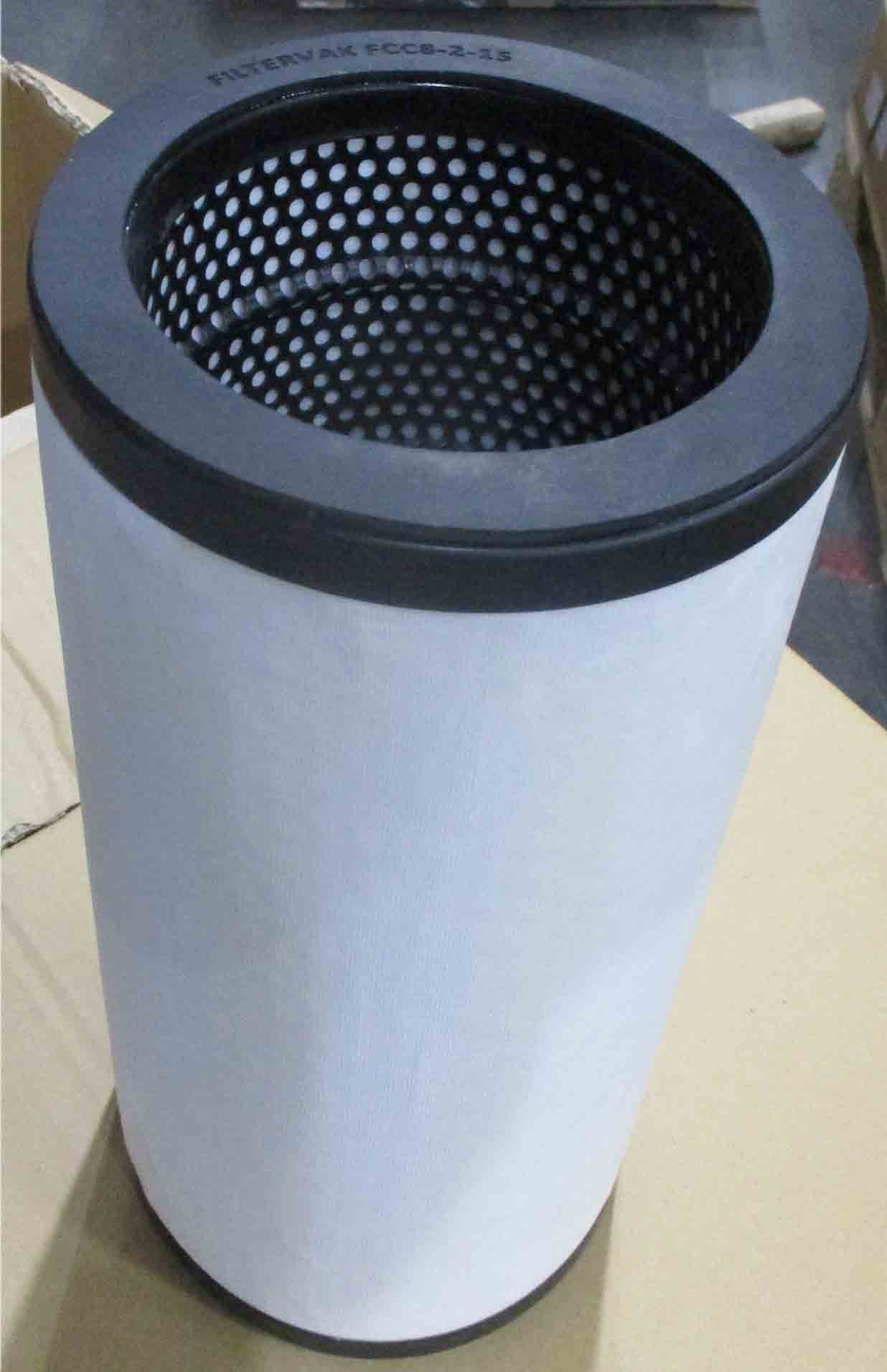

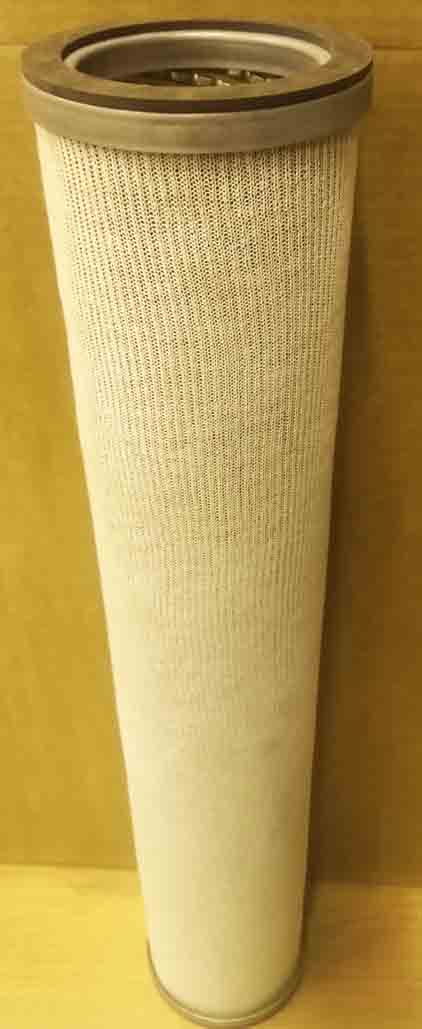

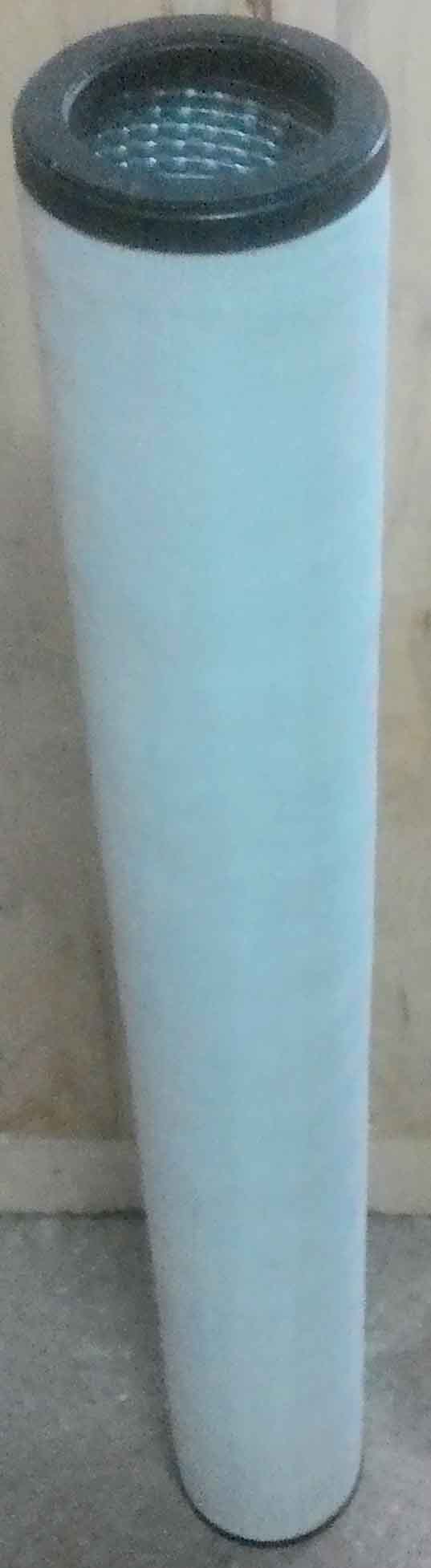

Коалесцирующий картриджевый элемент для дизельного топлива FCC-8

Коалесцирующие картриджевые элементы предназначены для объединения (укрупнения) капель свободной воды потоке, чтобы помочь их разделению.
Варианты исполнения коалесцирующего слоя:
Многослойное стекловолокно

Элемент используется в качестве первой ступени в фильтре сепараторе.
Эффективное удаление свободной воды из углеводородных жидкостей до 99,98 %.
Перепад давления (DP) чистого картриджа <0,13 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2
Максимальная рабочая температура до + 1210 C.
Уплотнение : Buna-N, Viton
Направление потока снаружи внутрь.
Конфигурация : двойной открытый торец.
Номинал 5 мкм, 10 мкм, 15 мкм, 25 мкм.



Тип элемента
FCC-8
Длина элемента 350 мм
Внутренний диаметр (ID) 142,8 мм
Внешний диаметр (OD) 194 мм

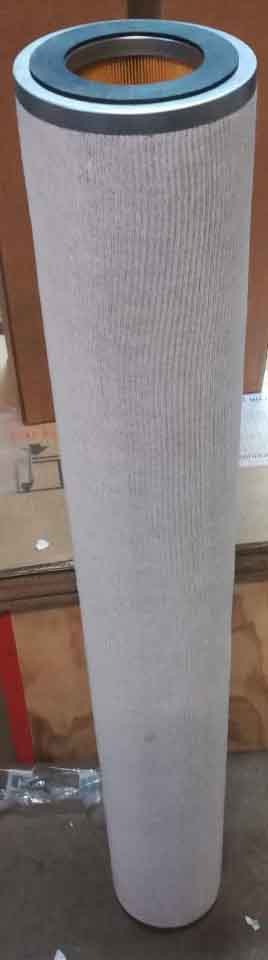

Картриджевый коалесцирующий элемент для дизельного топлива серии FCC-6

Материал коалесцирующего слоя :
Микростекловолокно
Номинал элемента : 2 мкм, 5 мкм, 10 мкм, 15 мкм, 25 мкм
Удаление свободной воды до 40/50 ррм с эффективностью до 99,98%
Перепад давления (DP) чистого картриджа <0,14 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2
Максимальная рабочая температура до + 1210 C.
Уплотнение : Buna-N, Viton
Направление потока снаружи внутрь.
Конфигурация : двойной открытый торец.

Тип элемента
FCC614
FCC629
FCC636
FCC644
FCC656
Внешний диаметр (OD), мм 152 152 152 152 152
Внутренний диаметр (ID), мм 89 89 89 89 89
Длина, мм 368 736 914 1118 1425


Картриджевый коалесцирующий элемент для авиатоплива серии FCC-J

Картридж производится в соответствии с требованиями стандарта EI / АРI 1581 (спецификация группы 1)
Материал коалесцирующего слоя : синтетическое стекловолокно
Номинал элемента : 0,5 мкм, 1 мкм, 5 мкм, 10 мкм
Удаление свободной воды до 2 — 25 ррм с эффективностью до 99,98%
Перепад давления (DP) чистого картриджа <0,14 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2
Максимальная рабочая температура до + 1210 C.
Направление потока снаружи внутрь.
Конфигурация : двойной открытый торец. Уплотнение : Buna-N, Viton

Тип элемента
FCCJ628
FCCJ633
FCCJ644
FCCJ656
Внешний диаметр (OD), мм 152 152 152 152
Внутренний диаметр (ID), мм 89 89 89 89
Длина, мм 736 838 1118 1425

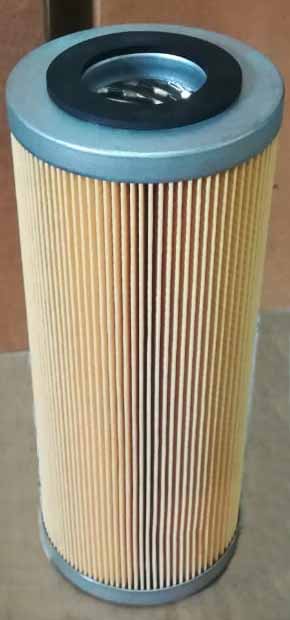

Картриджевый сепарирующий элемент для дизельного топлива и масел серии FSC — P / FSC — S

Материал исполнения сепарирующего слоя :
— Многослойная синтетическая целлюлоза (гидрофобный барьер 5 -25 мкм)
— Полипропилен (гидрофобный барьер в 50 мкм)
Конфигурация : двойной открытый торец
Уплотнение : Buna-N, Viton
Рабочая температура: до +1150 С
Перепад давления (DP) чистого картриджа <0,16 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2

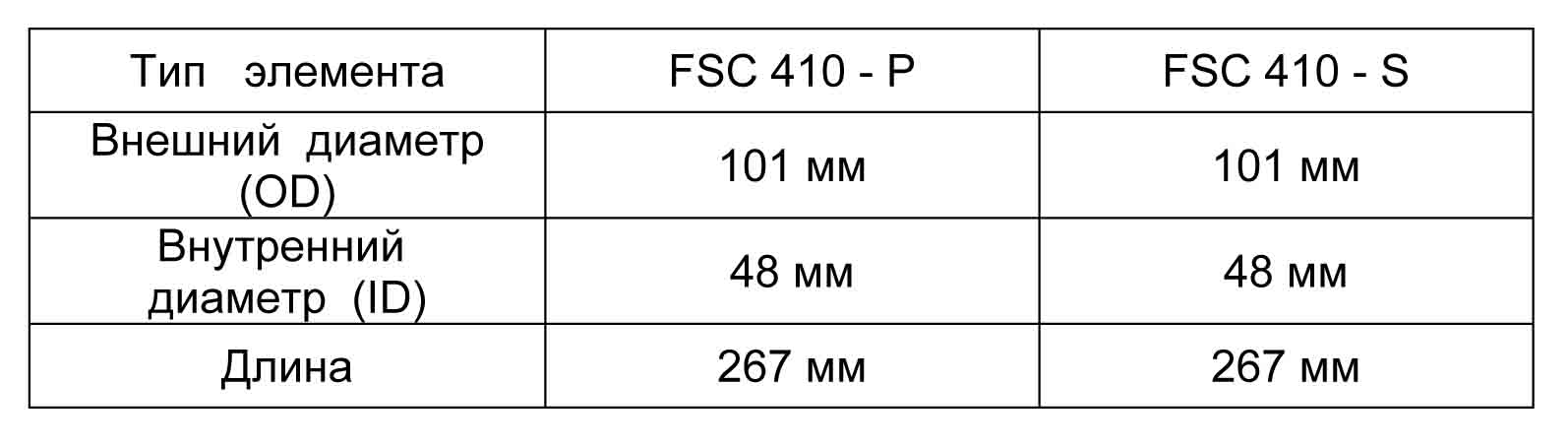

Тип элемента
FSP410-P FSP410-S
Внешний диаметр (OD), мм 101 101
Внутренний диаметр (ID), мм 48 48
Длина, мм 267 267

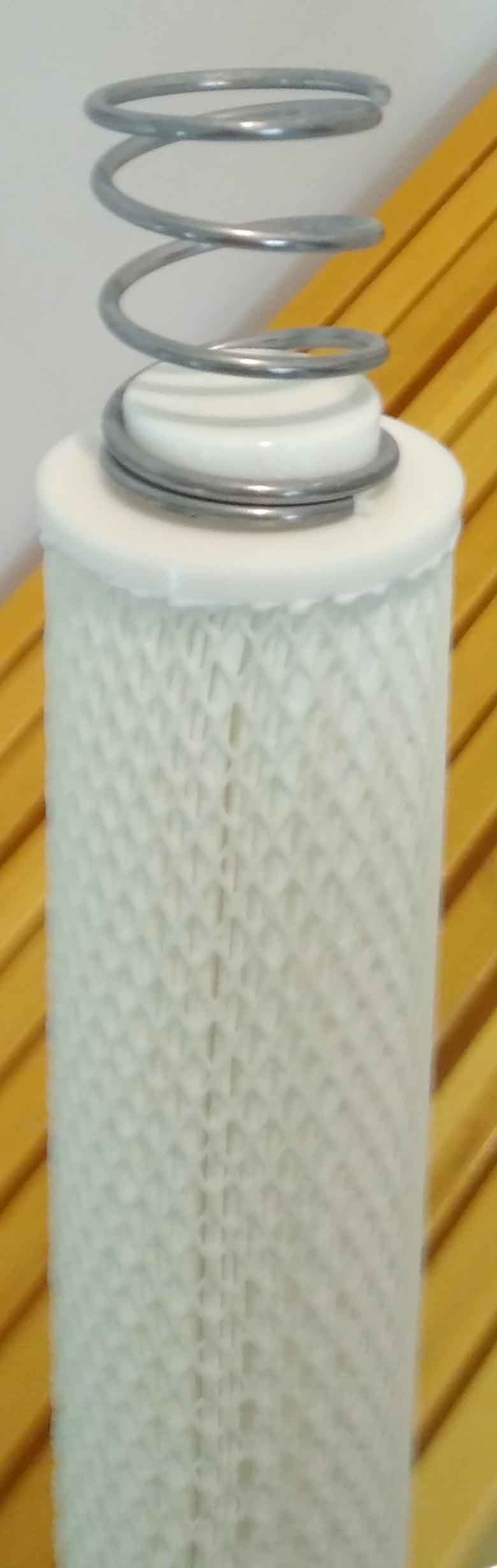

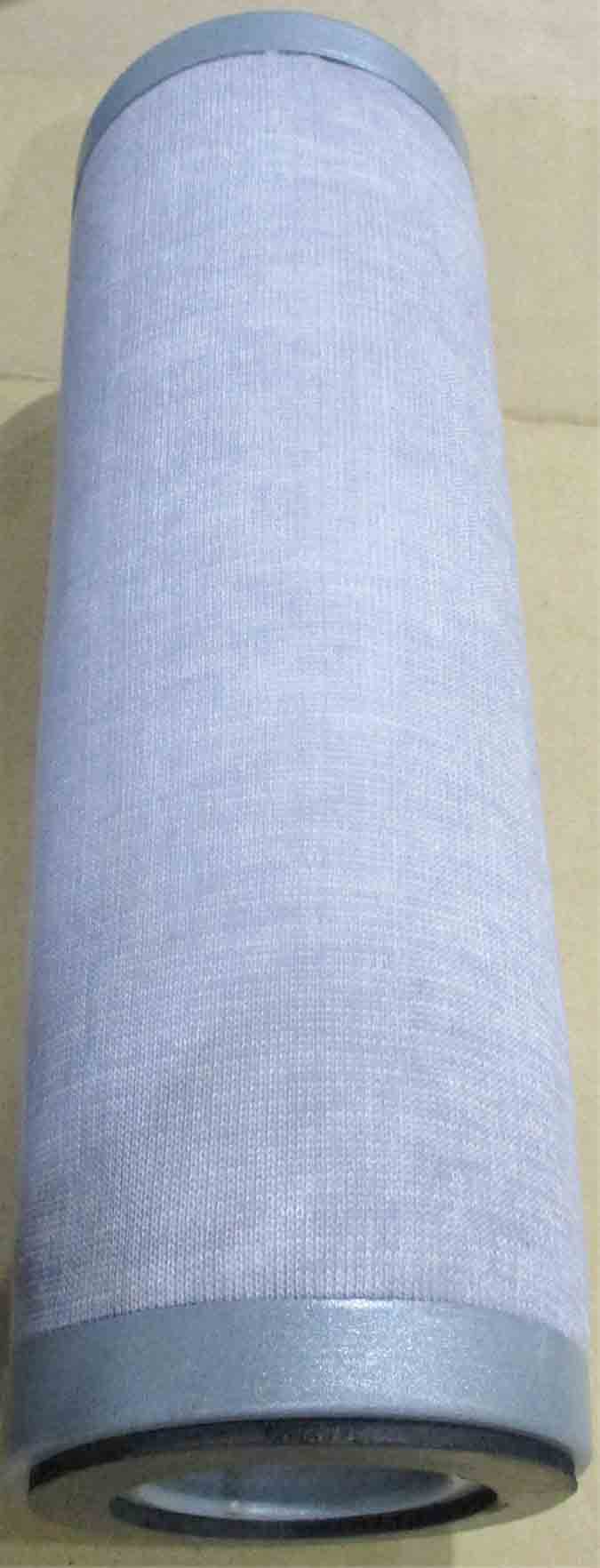

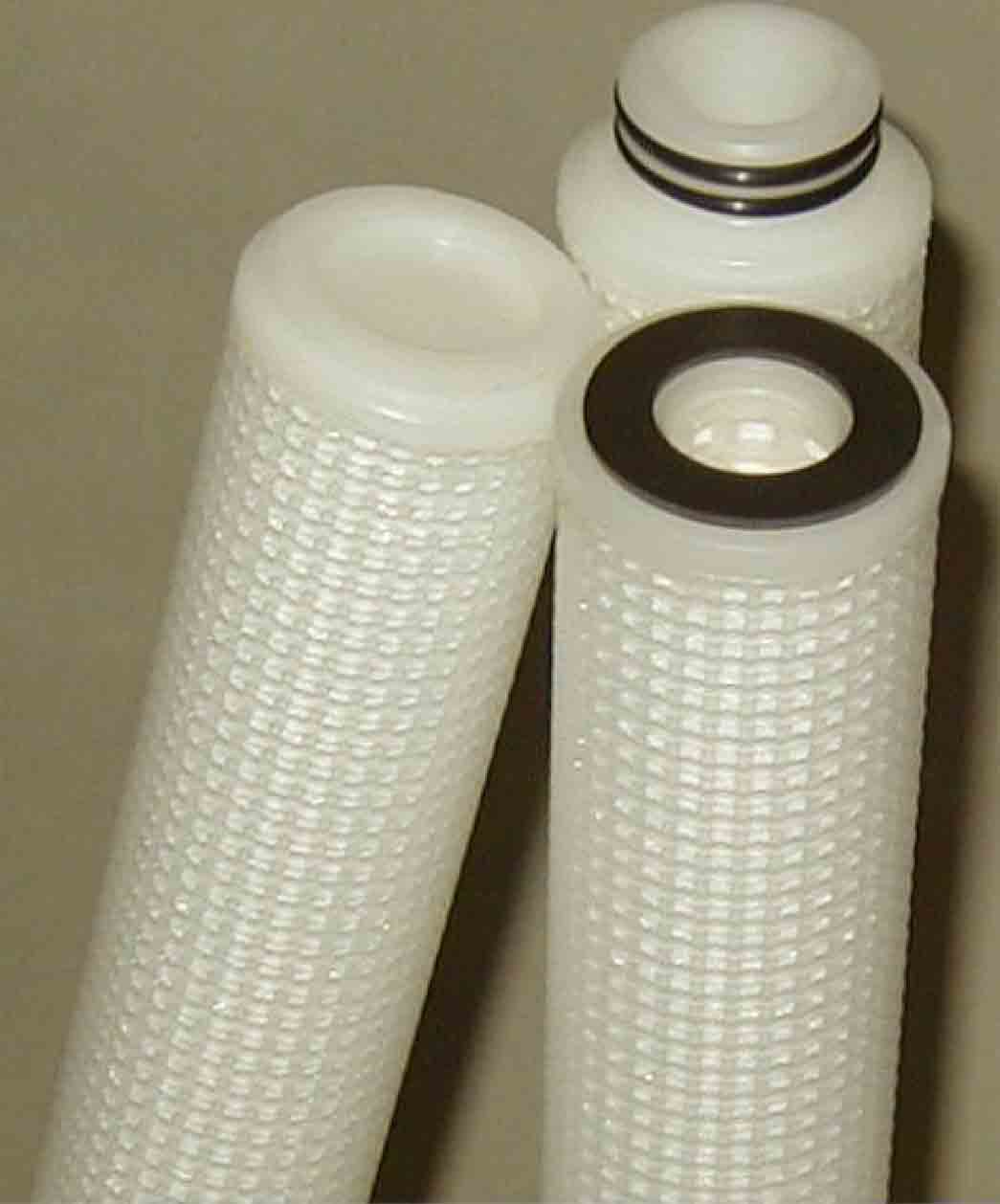

Картриджевый сепарирующий элемент для дизельного топлива серии FSC6P

Материал исполнения сепарирующего слоя  — Полипропилен
Конфигурация : двойной открытый торец / одинарный открытый торец
Уплотнение : Buna-N, Viton
Рабочая температура: до +1150 С
Перепад давления (DP) чистого картриджа <0,16 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2


Тип элемента FSC629 FSC636 FSC644 FSC656
Внешний диаметр (OD), мм 152 152 152 152
Внутренний диаметр (ID), мм 89 89 89 89
Длина, мм 730 914 1118 1425

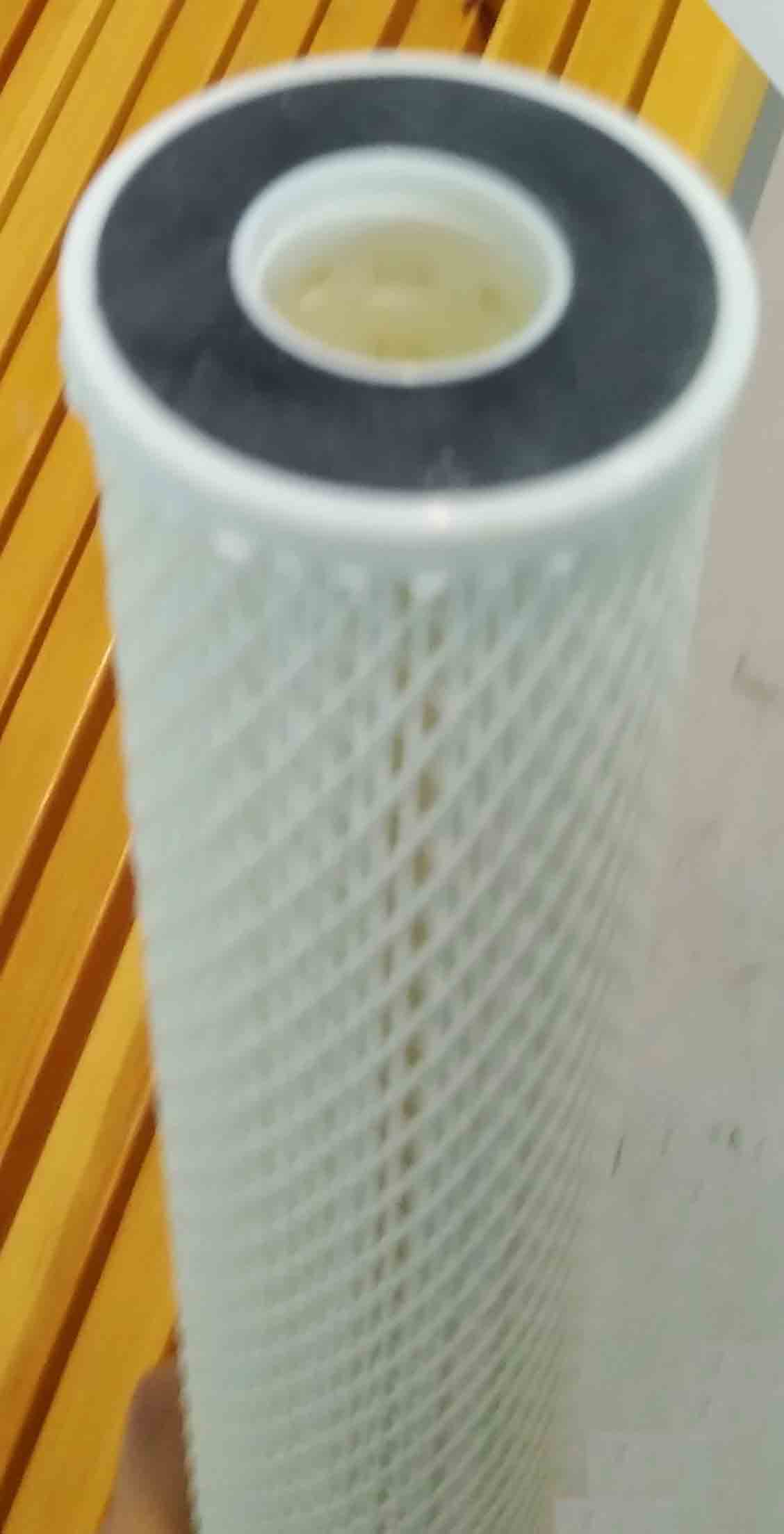

Картриджевый сепарирующий элемент для дизельного топлива серии FSC6T

Материал исполнения сепарирующего слоя  — TEFLON
Конфигурация : двойной открытый торец / одинарный открытый торец
Уплотнение : Buna-N, Viton
Рабочая температура: до +1150 С
Перепад давления (DP) чистого картриджа <0,16 кгc/см2
Изменение перепада давления для замены элемента 1,35 кгc/см2

Тип элемента FSC629 FSC636 FSC644 FSC656
Внешний диаметр (OD), мм 152 152 152 152
Внутренний диаметр (ID), мм 89 89 89 89
Длина, мм 730 914 1118 1425

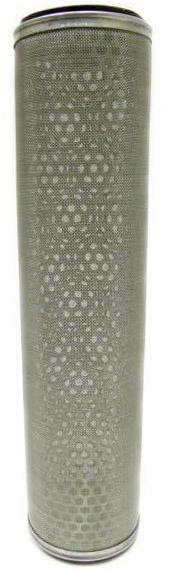

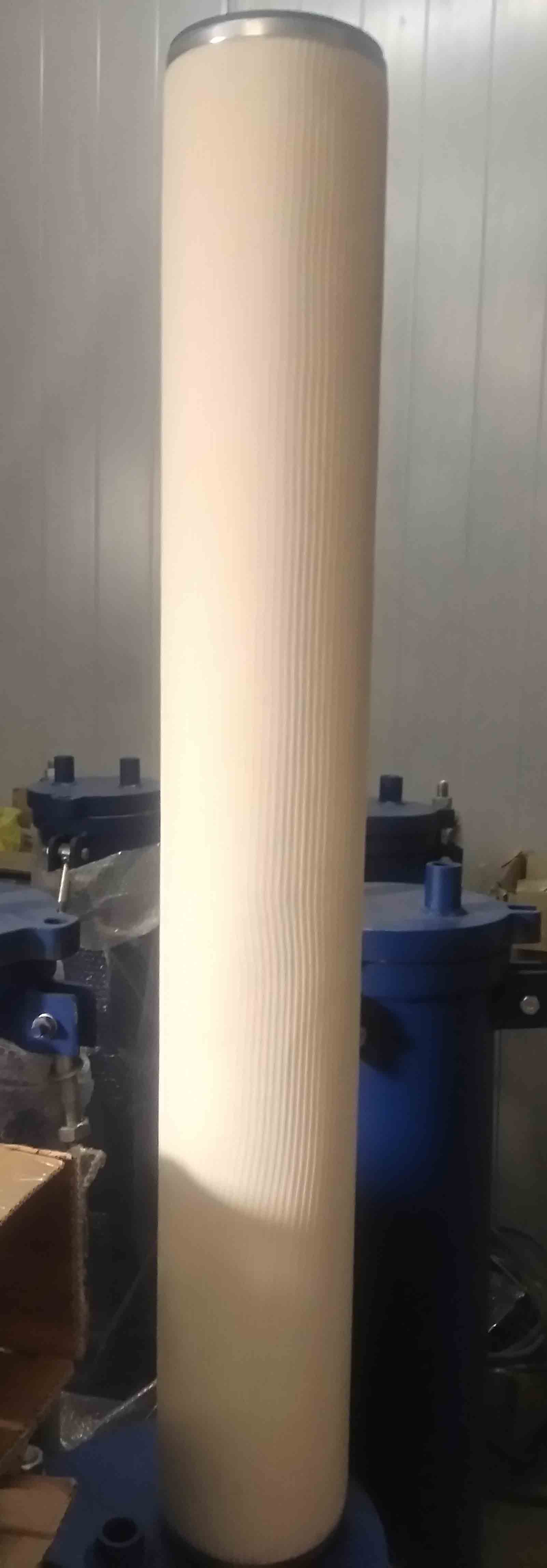

Картриджевый сепарирующий элемент для дизельного топлива и авиатоплива серии FSC-D / FSC- J

Материал исполнения сепарирующего слоя — TEFLON
Картридж обеспечивает сбалансированный поток продукта (радиально внутрь) по всей длине картриджа. Все металлические компоненты изготовлены из нержавеющей стали.
Картриджи моющиеся, многоразового использования.
Рекомендуемая температура эксплуатации: до +115ºC. Диапазон рН от 5 до 9. Выдерживает перепад давления 5,0 кгс/см2
Перепад давления чистого картриджа не более 0,13 кгс/см2.
Рекомендуемый перепад давления для замены 1,35 кгс/см2
Направление потока: снаружи внутрь. Уплотнение Buna-N, Viton.

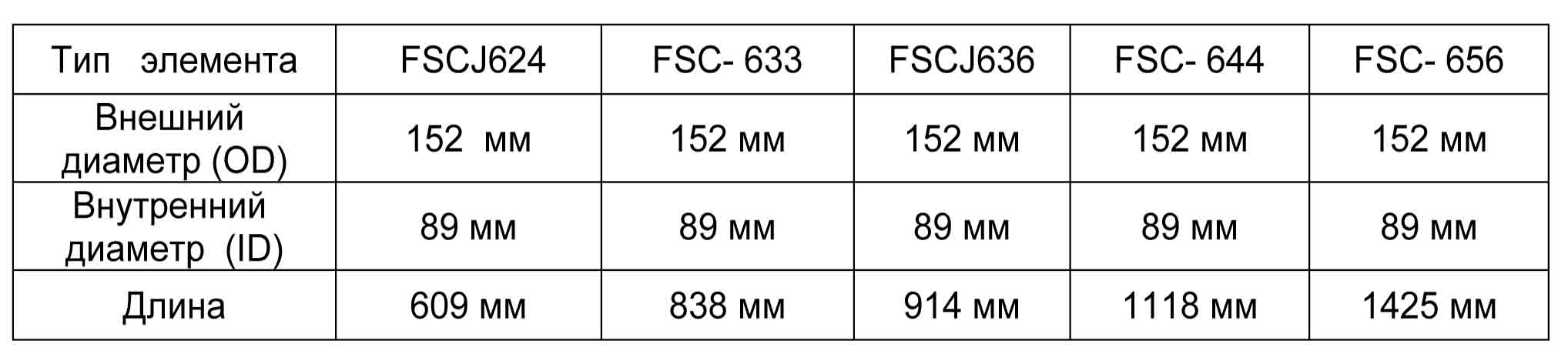

Тип элемента FSC-D / FSCJ624 FSC-D / FSCJ633 FSC-D / FSCJ636 FSC-D / FSCJ644 FSC-D / FSCJ656
Внешний диаметр (OD), мм 152 152 152 152 152
Внутренний диаметр (ID), мм 89 89 89 89 89
Длина, мм 609 838 914 1118 1425

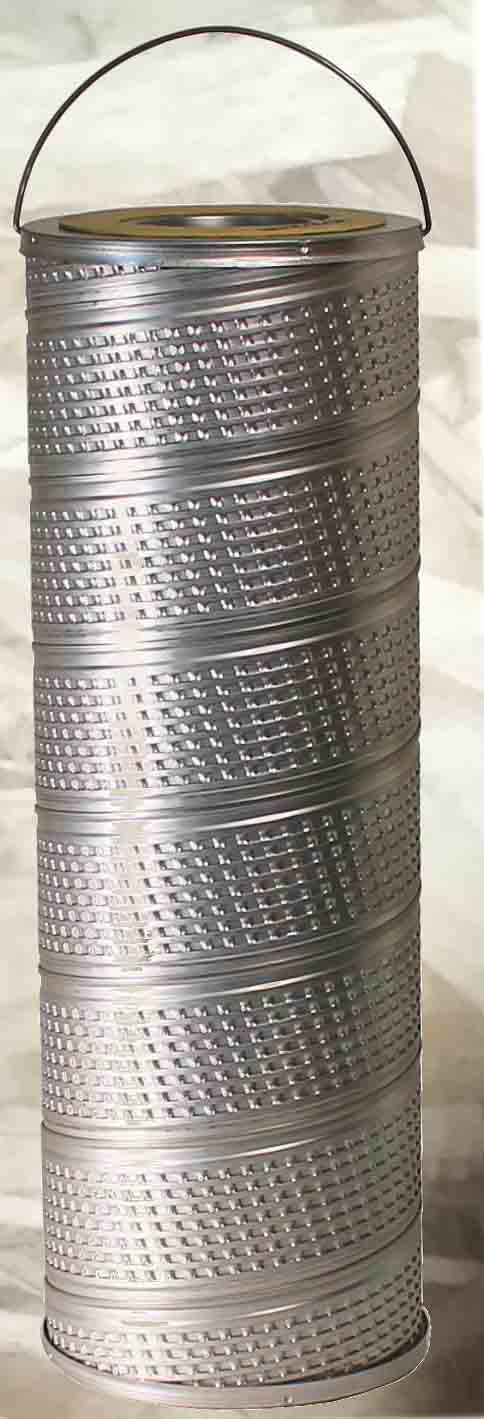

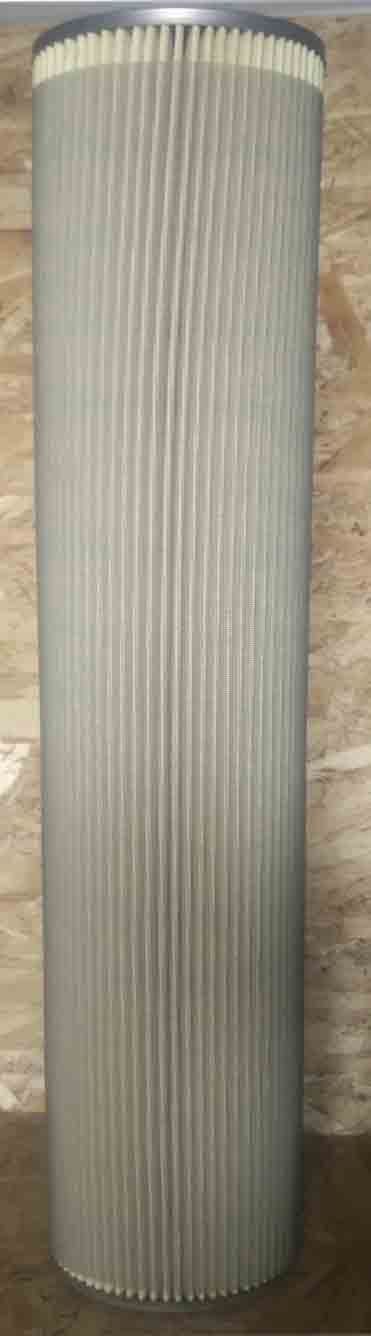

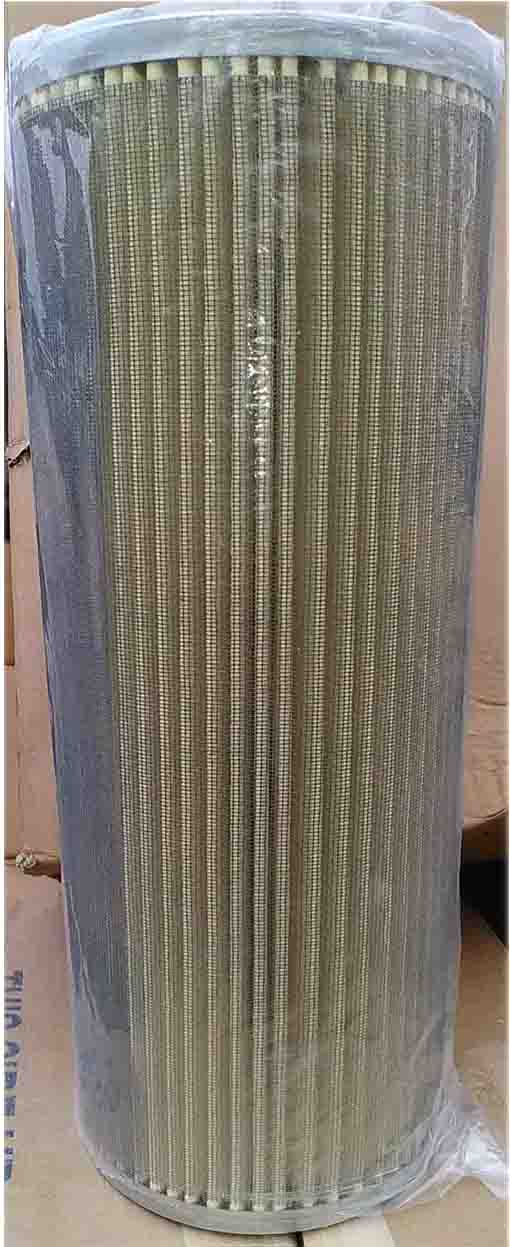

Абсорбирующие картриджевые элементы для дизельного топлива, авиатоплива серии FFA

Абсорбирующие (типа Aquacon ®) картриджи для удаления грязи и воды из дизельного топлива и масел.
Наружный слой отфильтровывает ил, ржавчину и другие загрязняющие частицы. Внутренние слои поглощают воду и химически связывают это так, чтобы вода не уходила с продуктом.
Абсорбирующая способность элемента — поглощение от 2 л до 4 л свободной воды.
Удаляет свободную воду до 5 — 10 ppm.
Номинал фильтрации : 1 мкм, 3 мкм, 5 мкм, 10 мкм, 15 мкм, 25 мкм, 50 мкм.
Внешняя оболочка : луженая сталь. Уплотнение : Buna-N, Viton
Рекомендуемая температура эксплуатации: до +115ºC. Диапазон рН от 5 до 9.
Перепад давления чистого картриджа не более 0,15 кгс/см2.
Рекомендуемый перепад давления для замены 1,35 кгс/см2

Тип элемента FFA718 FFA736
Внешний диаметр (OD), мм 152 152
Внутренний диаметр (ID), мм 66,7 66,7
Длина, мм 457 914

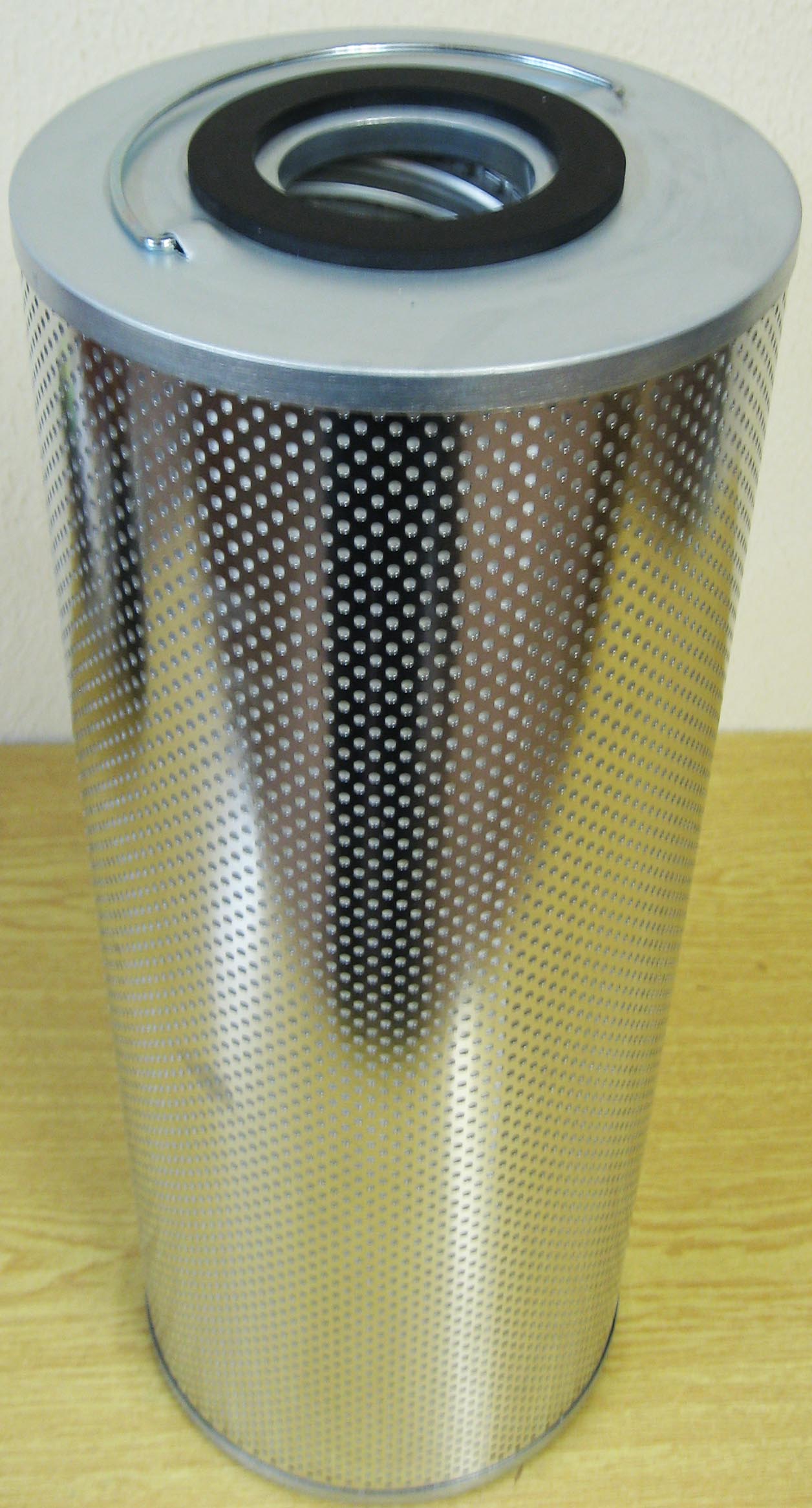

Адсорбирующие картриджиевые элементы FFC7 для очистки дизельного топлива, керосина, масел

Предназначены для регенерации нефтепродуктов — удаления сурфактантов (ПАВ), примесей (суспензии), серы, смол, меркаптанов, углеродистого остатка, альдегидов,
кетонов, олефинов, ароматики и др.
Производит нейтрализацию кислотности продукта.
Восстановливают цвет и запах исходного продукта.
Номинал фильтрации 5 мкм
Адсорбирующий слой — Attapulgus LVM с размером ячейки 60/90 или 30/60.
Допустимый перепад давления 6,5 кгс/см2
Рекомендуемый перепад давления для замены 1,35 кгс/см2
Внешняя оболочка -луженая/нержавеющая сталь
Направление потока — снаружи внутрь.
Макс. температура +110 0С
Уплотнение Buna-N



Внутренний диаметр (OD), мм 178
Внутренний диаметр (ID), мм 57
Длина, мм 457

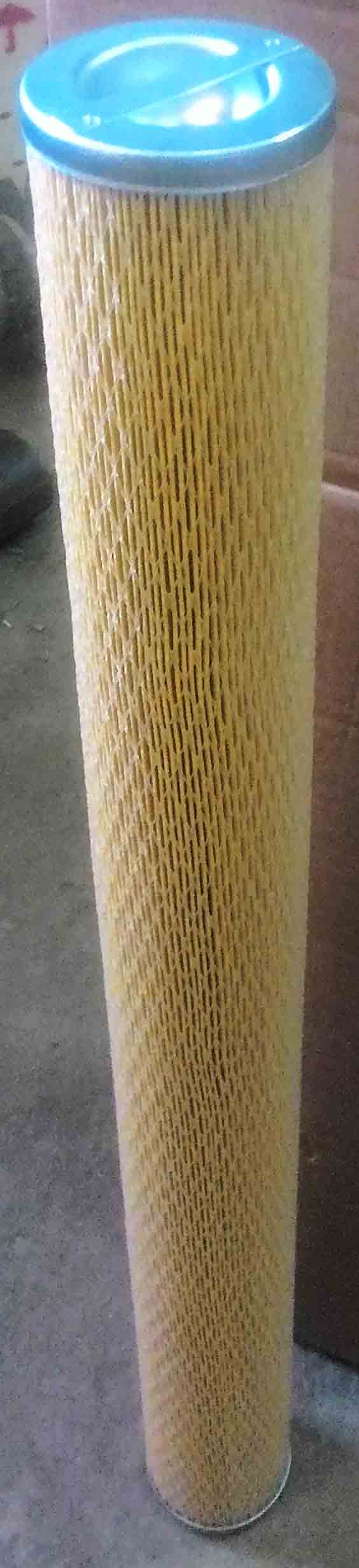

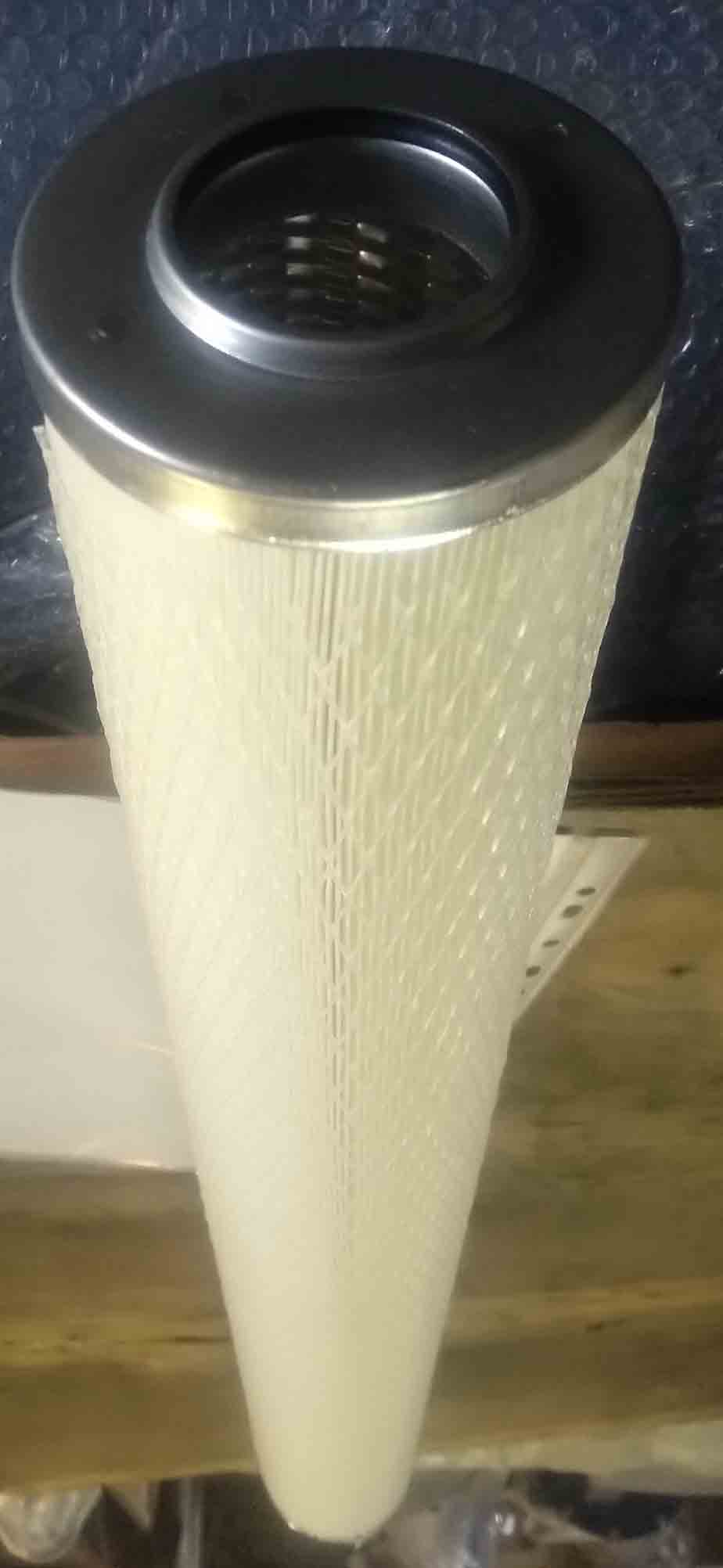

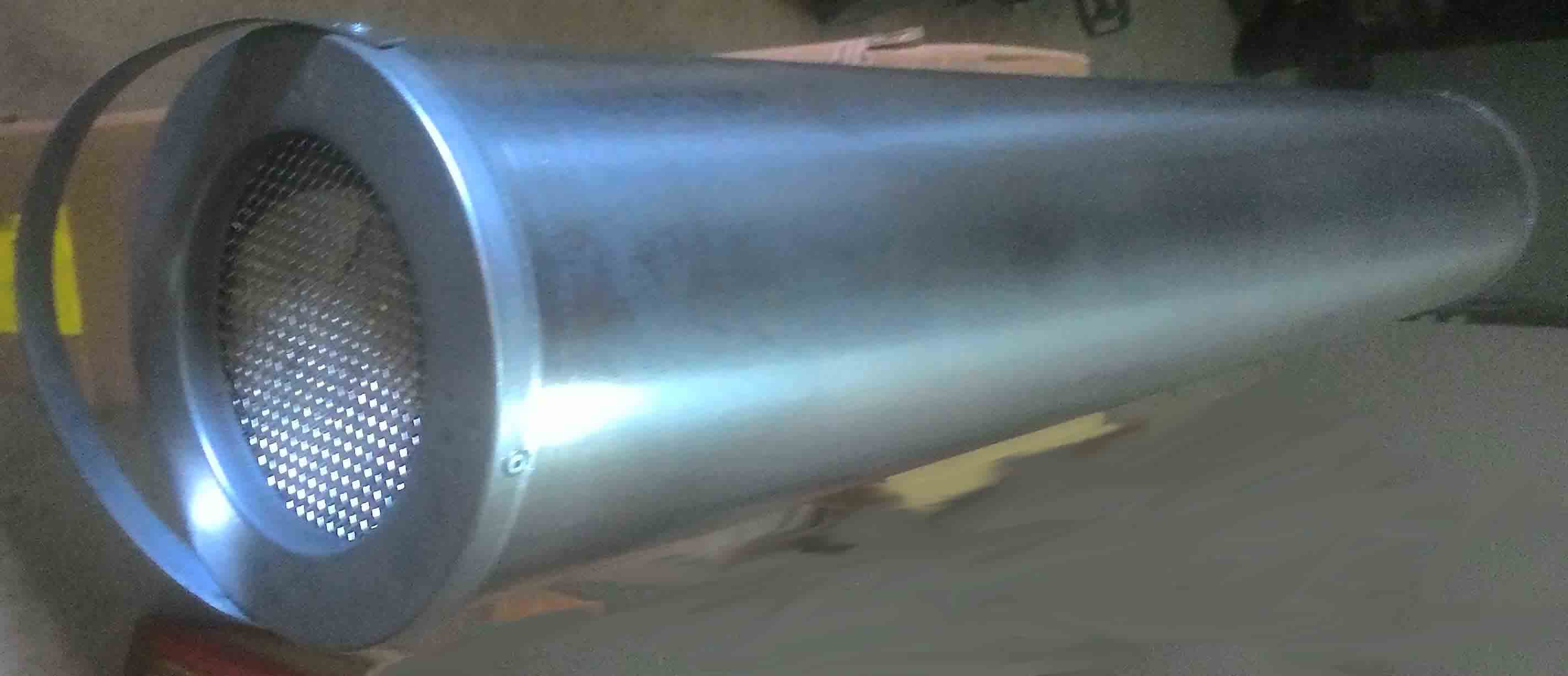

Фильтрующий элемент для очистки амина и гликоля FF-AG


Материал фильтрующего слоя — многослойная целлюлоза с силиконом.
Номинал фильтрации элемента : 10 мкм
Перепад давления (DP) чистого картриджа <0,14 кгc/см2
Изменение перепада давления для замены элемента 1,3 кгc/см2
Максимальная рабочая температура до + 950 C.
Направление потока снаружи внутрь.
Конфигурация : один открытый торец.
Уплотнение : Buna-N
Внешний диаметр (OD) — мм
Внутренний диаметр (ID) — 49 мм
Длина  — 980 мм

Внешний диаметр (OD), мм
95,25
Внутренний диаметр (ID), мм
49
Длина, мм
980

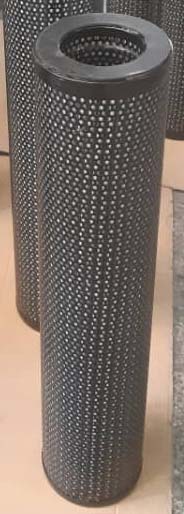

Угольный картриджевый элемент FFC636-AC



Элементы с активированным уголем используют в технологических процессах при очистке природного газа,
в системах удаления сераорганических соединений, сероводорода и системах дегидрации природного газа
жидкостями, такими как амины и гликоли.
Адсорбирующий слой — гранулированный активированный уголь
Внешняя оболочка — анодированная сталь
Допустимый перепад давления 6,5 кгс/см2
Рекомендуемый перепад давления для замены 1,2 кгс/см2
Макс. температура +150 *С



Внешний диаметр (OD),мм 152
Внутренний диаметр (ID),мм 89
Длина, мм 914



Угольные картриджевые элементы FFC7-20 / FFC11-22

Элементы с активированным уголем используют в технологических процессах при очистке природного газа, в системах удаления сераорганических соединений,
сероводорода и системах дегидрации природного газа жидкостями, такими как амины и гликоли.
Применяется в системах очистки сточных вод от масел и углеводородных примесей, а так же в системах очистки питательной воды для котлов.
Адсорбирующий слой — гранулированный активированный уголь
Внешняя оболочка — анодированная сталь
Пропускная способность 5,0 л/мин (300 л/ч)
Допустимый перепад давления 5 кгс/см2
Рекомендуемый перепад давления для замены 1,1 кгс/см2
Макс. температура +150 *С

Тип элемента FFC720 FFC1122 FFC1120 FFC1122
Внешний диаметр (OD), мм 184 250 279,5 279,5
Внутренний диаметр (ID), мм 38 38 51 52,5
Длина, мм 514,5 565 514,5 565






Фильтрующий картриджевый элемент для газа серии FFG

Специально разработанная многослойная поверхность обеспечивает высокую эффективность фильтрации потока природного газа.
Материал фильтрующего слоя — синтетическое стекловолокно.
Номинал фильтрации: от 0,3 мкм до 10 мкм.
Перепад давления (DP) чистого картриджа <0,14 кгc/см2
Изменение перепада давления ~ 1 – 1,5 кгc/см2 (в зависимости от модификации)
Срок службы картриджевого элемента не менее 1 года
Максимальная рабочая температура до + 149 C
Минимальная рабочая температура до — 51 С







Коалесцирующий картриджевый элемент для газа серии FCG

Фазные коалесцирующие картриджевые элементы предназначены для объединения (укрупнения) жидких фаз в газовом потоке, чтобы помочь их разделению.
Картриджи также высокоэффективны для удаления мелких твердых частиц из газового потока.
Исполнение коалесцирующего слоя элемента — различные комбинации микростекловолокна и синтетики
Эффективное удаление твердых частиц и капельной влаги из газового потока до 99,99 % при 0,5 мкм.
Перепад давления (DP) чистого картриджа <0,13 кгc/см2
Изменение перепада давления ~ 1 – 1,5 кгc/см2 (в зависимости от модификации)
Срок службы картриджевого элемента не менее 1 года
Максимальная рабочая температура до + 149 C
Минимальная рабочая температура до — 51 С
Применение:
— Удаление влаги и примесей при подготовке газа(топливного газа) к технологическому процессу, использованию в оборудовании и при транспортировке.
-Удаление масла после газового компрессора
-Удаление влаги и примесей перед газовой турбиной
-Удаление оставшейся влаги после абсорбера

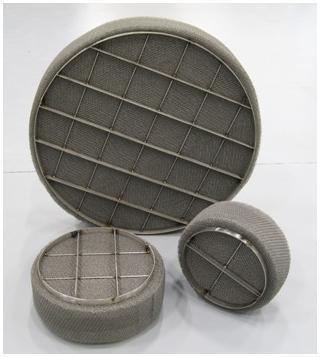

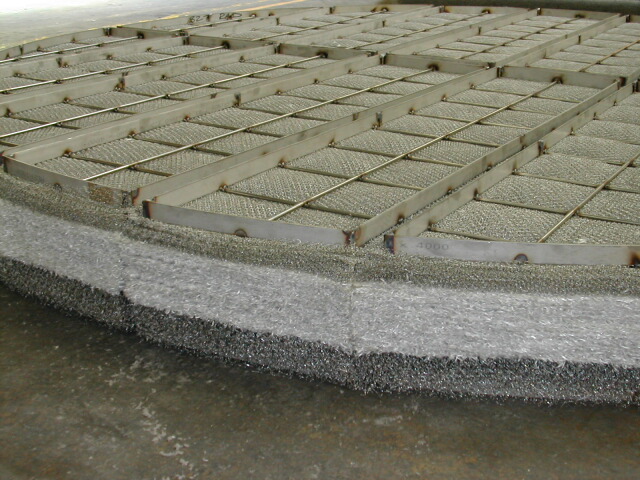

Коалесцирующий пакет ReРack

(производится по технологии PecoFacet)

ReРack доступен в четырех различных конфигурациях и пяти разных материалах. Конфигурация и используемые материалы выбираются на основе исходных условий эксплуатации.

Конструкция ReРack

ReРack могут быть изготовлены из мягких древесных стружек в комбинации с углеродистой сталью, нержавеющей сталью и стекловолокна, металлической сетки и
стекловолокна. ReРack формируются в цилиндрический элемент в гидравлическом прессе для сквозного потока.
Все типы ReРack являются взаимозаменяемыми, обеспечивают эффективную фильтрацию легких нефтепродуктов и эффективное удаление воды.
Удаление воды составляет 99,9% по объему. Эффективность фильтрации находится в диапазоне 40-60 микрон, при рН 5-9.
Ограничение температуры составляет 120 ° C (комбинация мягких древесных стружек и углеродистой стали), ограничение 315 ° C и диапазон рН 5-12 для комбинации углеродистой стали / стекловолокна температурный диапазон 315 ° C и pH 12-20.
Фильтрация составляет 50-60 микрон в комбинации нержавеющей стали и стекловолокна.

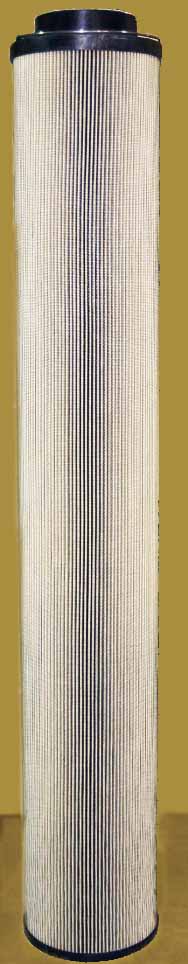

Картриджевый элемент глубокой фильтрации твердых (нерастворенных) частиц

модели FA (FACET) / FO (VELCON) для авиационного топлива

Сертифицированны по стандарту API / IP-1590
Модель FA614, FA628, FA644
Модель FOS418, FOS436, FOS618, FOS644, FOS656

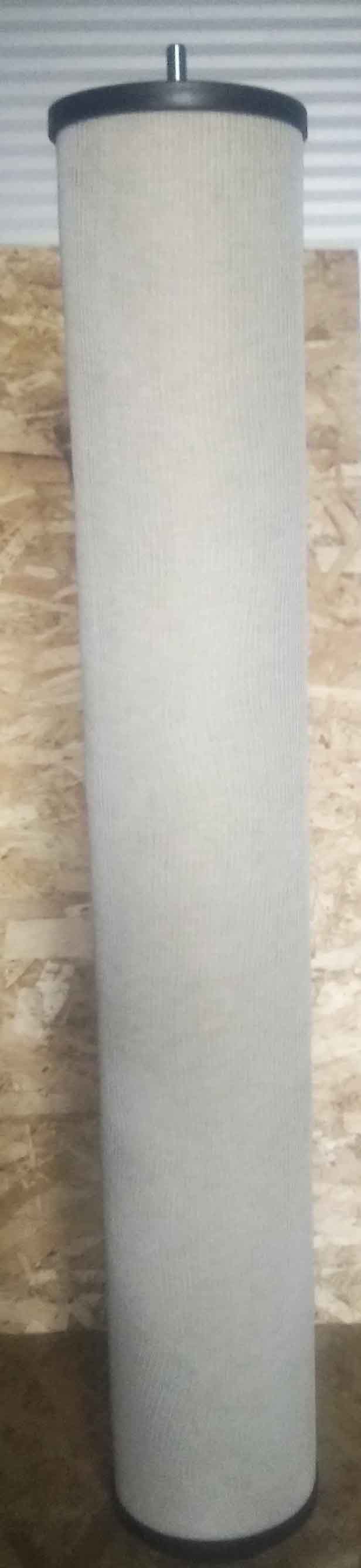

Картридж коалесцирующий для авиатоплива Peco FACET / Velcon

Модель I-622C5TB (MM, 83, 85,87), I-628C5TB (MM, 83, 85,87), I-633C5TB (MM, 83, 85,87),
I-644C5TB (MM, 83, 85,87), I-656C5TB (MM, 83, 85,87)

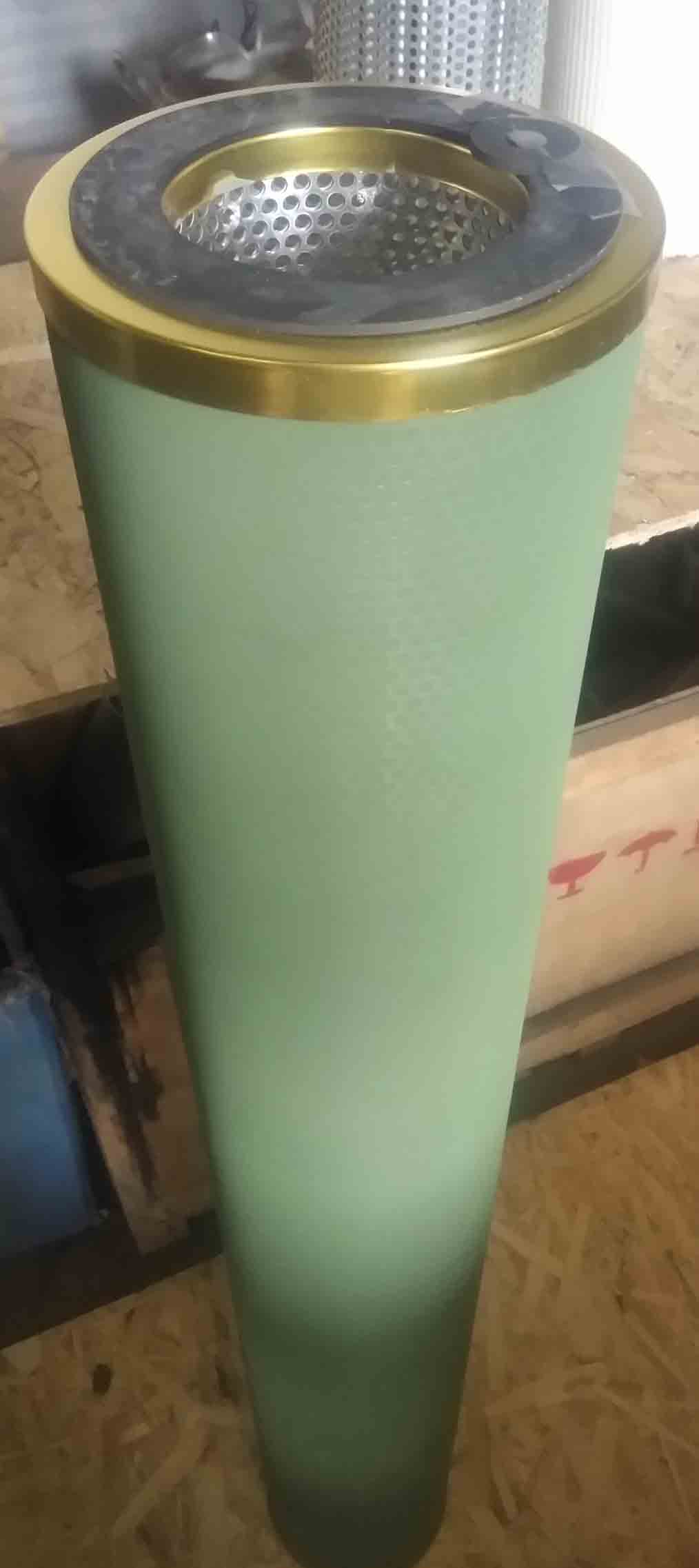

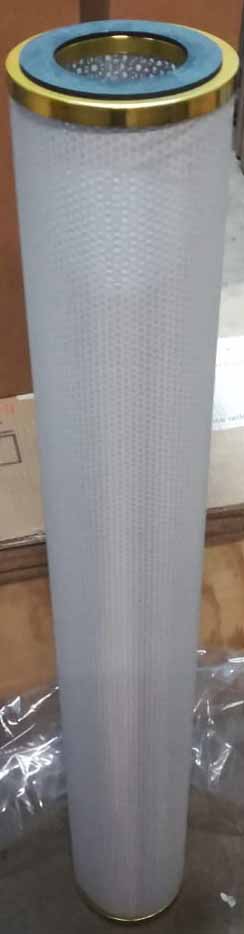

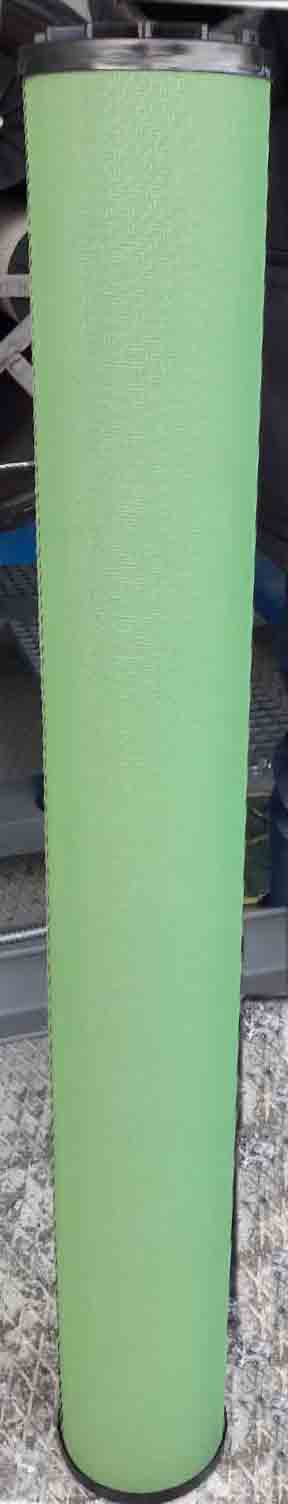

Картриджевый сепарирующий элемент для авиатоплива Peco FACET / Velcon

Тестированы и квалификацированы для EI 1581, категория C
Сепараторы имеют специально разработанную гидрофобную синтетическую или тефлоновую площадь поверхности (водный барьер).
Картридж обеспечивает сбалансированный поток продукта (радиально внутрь) по всей длине картриджа. Все металлические компоненты изготовлены из нержавеющей стали.
Картриджи моющиеся, многоразового использования.
Рекомендуемая температура эксплуатации: +115ºC. Диапазон рН от 5 до 9. Выдерживает перепад давления свыше 5,27 кгс/см2
Перепад давления чистого картриджа не более 0,02 кгс/см2. Направление потока: снаружи внутрь. Уплотнение Buna-N, Viton.
Модель SO424V (PL, VA), SO436V (PL, VA), SO612 V (C, PL, VA), SO624V (C, PL, VA) SO633 (C, PL, VA) SO636V (C, PL, VA) SO643V (C, PL, VA)
Модель SS612FB(ST, FD), SS618FB(ST, FD), SS624FB(ST, FD), SS636FB(ST, FD), SS644FB(ST, FD), SS656FB(ST, FD)

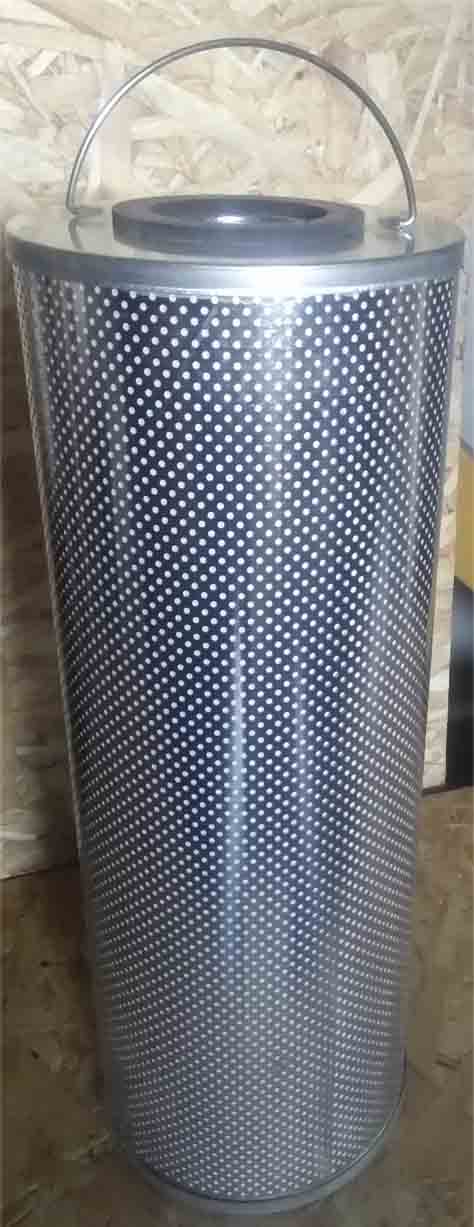

Фильтрующий корзинчатый промывной элемент FBG7

Корзинчатый промывной элемент
Материал — сталь нержавеющая
Номинал фильтрации сеточного элемента от 37 мкм до 200 мкм
Номинал фильтрации перфорированного элемента от 0,8 мм до 3 мм
Диаметр внешний (OD) — 180 мм.
Изготовляется с размерами длины  — 408 и 812 мм

Фильтрующий корзинчатый (рукавный) элемент РЕ7

Корзинчатый сменный элемент, экономически эффективная альтернатива для большинства очищаемых жидкостей.

Используются в процессах предвартельной очистки топлива, жидких углеводородных соединений, масел и др.

Эффективность фильтрации от 90 до 96%, в зависимости от состава очищаемых сред, вязкости и температуры.
Номинал фильтрации: 2 мкм, 5 мкм, 10 мкм, 15 мкм, 25 мкм, 50 мкм, 100 мкм.
Грязеемкость — до 1,3 кг
Материал фильтрующего слоя  — многослойный полиэстер. Опорное кольцо — полипропилен, сталь.
Рабочая температура +1210С
Диаметр опорного кольца — 179 мм.
Изготовляется с размерами длины  — 406 и 812 мм
